תיקון מעגלים מודפסים – מרכיב קריטי בתעשיית האלקטרוניקה
בליבה של כל מכשיר אלקטרוני – מטאבלט אישי ועד מערכת ניווט מתקדמת – נמצאים המעגלים המודפסים (PCBs). המעגל מהווה את תשתית ההולכה, הפיקוד והבקרה של כל המערכת. תקלות ברכיבי PCB הן נפוצות, ולעיתים מתרחשות עוד בשלב הייצור, אך גם בשימוש שוטף – כתוצאה מהתחממות יתר, עומסי זרם, רטיבות, נפילות או פגיעות מכניות. הנטייה לתקלות הופכת את תיקון המעגלים המודפסים לחלק בלתי נפרד ממחזור החיים של כל מוצר אלקטרוני.
בין התהליכים השכיחים לתיקון PCB נכללים הלחמה מחדש של רכיבים, החלפת רכיבים שלמים, טיפול בפינים עקומים או קרועים, תיקוני מסילות ולעיתים גם שימוש במערכות הדמיה לאיתור בעיות. פרוצדורת התיקון עשויה להתבצע מיד לאחר בדיקות איכות בפס הייצור או בשלבים מאוחרים יותר – כמו במעבדת שירות לאחר החזרת מוצר פגום. אולם, כאשר מדובר ברכיבים עדינים ורגישים במיוחד – בפרט ברכיבי BGA – נדרשת שיטה מתקדמת וייעודית לטיפול בתקלות, כאשר אחת הבולטות שבהן היא פרקטיקת ה-Reballing.
הפתרון שחוסך רכיבים ומונע תקלות: הכירו את שיטת ה-Reballing
טכניקה זו נולדה מתוך הצורך לטפל ברכיבים מתקדמים שמבוססים על טכנולוגיות הלחמה שטוחות, ובעיקר .BGA – Ball Grid Array מדובר ברכיבים אלקטרוניים שתחתיתם מחוברת למעגל המודפס באמצעות שדה של כדורי בדיל זעירים, שאינם נגישים לתיקון רגיל. השיטה נועדה לאפשר שיקום כירורגי של אותם רכיבים – במקום להשליך אותם – ובכך לחסוך בעלויות ובמשאבים.
מה שמייחד מערכת REBALLING שכזו בהשוואה לשיטות תיקון אחרות הוא המיקוד בשחזור מלא של הרכיב עצמו. בעוד ששיטות אחרות מתמקדות לא פעם בהלחמה ישירה של נקודת כשל או בהחלפה של הרכיב כולו, Reballing כוללת תהליך יסודי של הסרת כדור הבדיל הקיים, ניקוי מוחלט של המשטח וביצוע הלחמה מחודשת במיקומים המדויקים שהוגדרו בתכנון המקורי – מה שמאפשר לרכיב לחזור לתפקוד מלא.
כך נראה התהליך – מזיהוי הבעיה ועד מחזור החומרים
כדי להבין את העקרונות שמאחורי השיטה, חשוב להכיר את מהלך העבודה המקובל בתהליכי REBALLING. ייתכנו הבדלים בין דגמים שונים של מכונות – בעיקר ברמות האוטומציה, ממשקי המשתמש, טכניקות החימום והתאמת התבניות – אך השלבים הבאים מייצגים את המבנה הכללי של הפעולה, כאשר חשוב להבין את נחיצותו של כל שלב להצלחת התהליך כולו:
- איתור התקלה והסרת הרכיב: לאחר שאותר רכיב BGA פגום או בעל חיבור לקוי, מתבצעת הסרה נקודתית שלו מהמעגל באמצעות חימום מבוקר. מכונות מתקדמות עושות זאת על ידי אוויר חם או קרני אינפרא-אדום – תוך שליטה מדוקדקת בטמפרטורה ובזמן – על מנת למנוע עיוותים או נזק לשבב ולמעגל.
- ניקוי הרכיב והכנה להלחמה מחדש: הרכיב המפורק עובר ניקוי יסודי לצורך הסרת שאריות הבדיל. הפעולה נעשית באמצעות פלטת חימום, מברשות מיקרוסקופיות או חומרים ייעודיים, והיא קריטית למניעת קצר חשמלי או הצללות בהלחמה החדשה.
- הצבה בתבנית REBALLING: הרכיב מוחזק בתבנית מותאמת,(Stencil) שקובעת במדויק את מיקומי הכדורים העתידיים. התבנית משתנה בהתאם לסוג הרכיב ויש מכונות המאפשרות החלפה מהירה בין תבניות לפי צורך.
- שיבוץ כדורי הבדיל: בעזרת מכניזם רוטט או שואב ואקום, המכונה מניחה כדורי בדיל חדשים בכל שקע בתבנית. הקוטר של הכדורים משתנה לפי סוג הרכיב והדיוק קריטי כדי להבטיח מגע חשמלי תקין.
- הלחמה מחדש (Reflow): תהליך ההלחמה נעשה באמצעות חימום מדורג ומבוקר, הממיס את הכדורים ומדביק אותם אל הרכיב, תוך שמירה על מיקומם וצורתם. שלב זה חייב להיעשות באופן אחיד כדי למנוע ליקויים בחיבור.
- בדיקת איכות ושחרור מהתבנית: לאחר סיום ההלחמה, הרכיב נבדק על ידי מיקרוסקופ או מערכת הדמיה אינטגרלית. המטרה היא לאתר בשלב זה שגיאות או חוסרים שמצריכים טיפול. כשהרכיב מוכן להחזרה למעגל, הוא מוסר מהתבנית.
- מחזור שאריות הבדיל: בדיל עודף שנשפך, התלכלך או התחמצן לאורך התהליך, יכול להיאסף לתוך מכונות למחזור בדיל. מכונה כזו מפרידה בין החומר התקין לפסולת, ממיסה את הבדיל ומייצרת גוש אחיד שניתן להשתמש בו מחדש – פעולה שסוגרת מעגל ומפחיתה בזבוז חומרי גלם.
חכמות, גמישות, מדויקות: פונקציות מתקדמות במערכות Reballing ומחזור

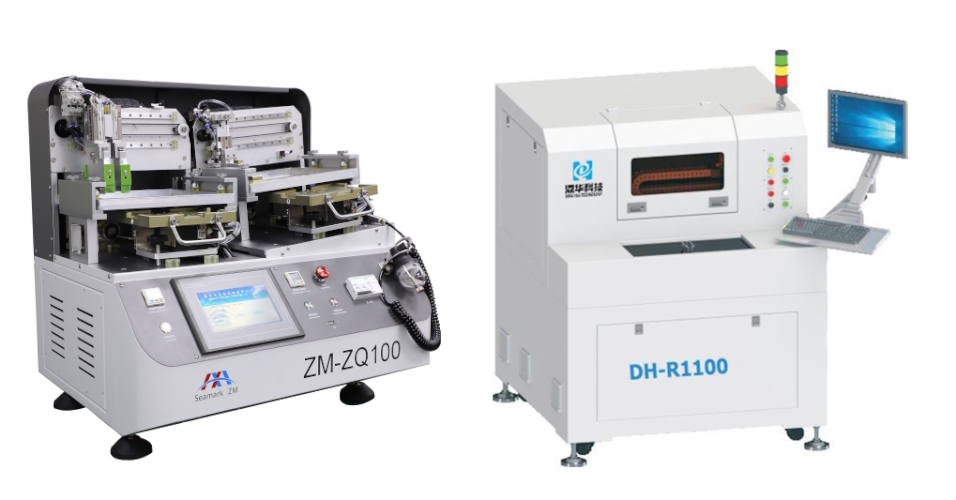

מערכות REBALLING ומכונות למחזור בדיל יכולות להגיע עם מגוון תכונות שימושיות. בתחום האוטומציה והשליטה, מכונות רבות כוללות מסכי מגע צבעוניים או בקרת טמפרטורה חכמה. מרבית המכונות מאפשרות עבודה עם טווח רחב של שבבים, ומציעות גמישות גבוהה בתבניות, ברוחב משטח העבודה וביכולת לעבור בין פרויקטים שונים בקלות. דגמים מתקדמים מאפשרים אפילו תכנות של פרופילי עבודה לפי זיהוי סוג רכיב, מה שתורם לחיסכון בזמן תפעול ולצמצום טעויות אנוש.
בכל הנוגע לבקרת איכות, המערכות כוללות לא פעם מצלמות מובנות, מיקרוסקופים איכותיים ואפילו טכנולוגיות להדמיה תרמית. כלים אלו מאפשרים בקרה בזמן אמת על כל שלב בתהליך, החל ממיקום הכדורים ועד רמת ההלחמה הסופית. לבסוף, מכונות המחזור עשויות לכלול מנגנוני סינון, ניקוי והתכה ברמות משתנות – לרבות אפשרות לניטור איכות הבדיל, בקרה על מזהמים וטיפול בשפכים.
מחיסכון עד אקולוגיה – יתרונות השיטה מדברים בעד עצמם
תיקון רכיבים בשיטת Reballing, כשהיא משולבת עם מכונות למחזור בדיל, מציע סט של יתרונות משמעותיים לתהליכי ייצור ותיקון בעולמות האלקטרוניקה. מדובר בשיפור טכני, תפעולי וסביבתי מהותי שמסוגל להעניק יתרון ממשי בשוק תחרותי. היתרונות המרכזיים כוללים:
- חיסכון כלכלי: באמצעות שחזור רכיבים במקום החלפתם, נחסכות הוצאות מצטברות על רכש, לוגיסטיקה ואף המתנה. רכיב שעבר Reballing חוזר לפעולה מלאה בעלות אטרקטיבית.
- שיפור זמן תגובה ויעילות תפעולית: תהליך התיקון כולו – מרגע האיתור ועד הרכבה מחדש – מתבצע במהירות ובמינימום השבתה. כך ניתן לשפר רצף עבודה, מהירות פתרון לתקלות ויכולת עמידה בלוחות זמנים צפופים.
- מענה איכותי יותר לתקלות מורכבות: במקום לאלתר תיקונים מקומיים או לחבר נקודות בצורה לא יציבה, מערכת כזו מחזירה את הרכיב לתצורה המקורית בדיוק מושלם – פתרון שתורם לאמינות גבוהה לאורך זמן.
- שמירה על איכות הסביבה: השימוש במכונות למחזור בדיל מפחית פסולת מזהמת, ממחזר חומרי גלם יקרים ותורם לצמצום הטמעת חומרים חדשים בשרשרת הייצור. מרכיב שכזה יכול להוות קלף תדמיתי ולעיתים גם רגולטורי.
- גמישות בשילוב עם SMT: מערכות מתקדמות ניתנות לשילוב עם קווי ייצור קיימים – בפרט עם מכונות ל-SMT – מה שמאפשר תיקון או התאמה של רכיבים תוך כדי תנועה, במקום פסילה כוללת של כרטיס.
- תמיכה בתהליכי פיתוח ובדיקות: גם במעבדות פיתוח או בהרכבות ניסוי, טכנולוגיית Reballing מפשטת עריכת שינויים, שיפורים ותיקונים חוזרים באותם רכיבים – בנוחות, במהירות וללא פגיעה באיכות.
שאלות ותשובות
כאשר התהליך מתבצע כראוי ובאמצעות ציוד איכותי, אורך החיים של רכיב כזה כמעט זהה לזה של רכיב חדש. לעיתים הוא אף יציב יותר בזכות הבקרה האיכותית על ההלחמה.
כן, מערכות מתקדמות מאפשרות שימוש בתבניות מותאמות אישית לרכיבים בעלי סידור לא שגרתי של כדורים. במידת הצורך ניתן לייצר תבנית מותאמת.
תרחישים אפשריים כוללים התחממות יתר של הרכיב, חיבור לא מדויק של הכדורים או פגיעה בתשתית המעגל. לכן חשוב מאוד להשתמש במכונה איכותית ולבצע את התהליך בהתאם לפרוטוקול מסודר.
בהחלט, בפרט כאשר מדובר בתיקון רכיבים יקרים כדוגמת CPU,GPU או שבבי זיכרון. ההשקעה הראשונית במכונה עשויה להחזיר את עצמה תוך זמן קצר, אם מבוצעים תיקונים באופן קבוע ובתדירות גבוהה.
בעיקר ניקוי סיגים ובדיקה של תקינות מערכות הסינון וההמסה. תחזוקה נכונה ושגרתית מסוגלת להאריך את חיי המכונה ולשמר את איכות החומר הממוחזר.
כן, דגמים מסוימים כוללים יציאות בקרה וחיבור לרשת, מה שמאפשר אינטגרציה עם קווי ייצור, מערכות רובוטיות או טכנולוגיות תיעוד חכמות.
