אוהלים נקיים

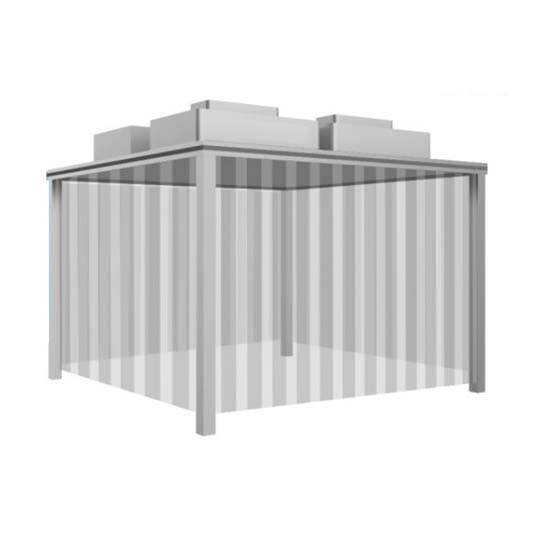

אוהל למינארי או חופה למינארית ברמת ניקיון ISO4-8 CLASS10-10,000 הינו פתרון אידיאלי, קל, מהיר וזול ליצירת חלל עבודה וסביבה נקייה לחדרים נקיים ללא שינוי בתשתיות הקיימות.
האוהל הנקי הינו יחידה עצמאית מודולרית היוצרת חלל נקי בגודל וברמת ניקיון רצויה, בהתאם לדרישות הלקוח.
קיימים שני סוגי חופות. האחת למינארית ניידת שמיוצרת ע”י קונסטרוקציה אינטגרלית, והשנייה חופה למינארית קבועה.
מאפיינים:
- כולל יחידות סינון עצמאיות FFU (מפוח +מסנן)
- רמת ניקיון Class10 – Class10,000
- עלות נמוכה יחסית לבינוי חדר נקי
- זמן הקמה קצר
- תקרת TBAR
- גופי תאורה ייעודיים
- פרופילי אלומיניום אנודייז
- ניידות
דגמים:
| מקט | דגם | מידה | גובה פנימי |
|---|---|---|---|
| 40504013 | A-1500 | 150\200 ס"מ | 250 ס"מ |
| 40504014 | A-2000 | 200\300 ס"מ | 250 ס"מ |
| 40504015 | A-3000 | 300\400 ס"מ | 250 ס"מ |
| 40504016 | A-5000 | 500\500 ס"מ | 250 ס"מ |
אוהלים נקיים
תקציר
- אוהלים נקיים הם יחידה מודולרית ליצירת חלל עבודה נקי ללא שינוי בתשתיות הקיימות, כאשר נדרשת הפרדה מהירה ומבוקרת של סביבת הייצור או הבדיקה.
- המערכת מבוססת על יחידות סינון עצמאיות FFU ומשויכת לרמות ניקיון מ-ISO 4 עד ISO 8, או Class 10 עד Class 10,000, בהתאם ליישום.
- הפתרון מתאים למצבים שבהם אין הצדקה לבינוי מלא של חדר נקי, אך עדיין נדרש אזור מקומי עם שליטה טובה יותר בחלקיקים ובזרימת האוויר.
- מבנה נייד או קבוע, פרופילי אלומיניום אנודייז, תקרת TBAR וגופי תאורה ייעודיים מאפשרים התאמה לסביבות עבודה מגוונות בתעשייה, במעבדות ובתחומי בדיקה וייצור.
אוהלים נקיים מיועדים ליצירת חלל עבודה נקי ומוגדר בתוך סביבת ייצור או מעבדה קיימת, בלי לבצע שינוי בתשתיות המבנה. זהו פתרון מודולרי לחדרים נקיים, לתאים נקיים ולאזורי עבודה שבהם יש צורך בהפחתת עומס חלקיקים בנקודת תהליך מסוימת.
המערכת היא אוהל למינארי או חופה למינארית, ברמות ניקיון מ-ISO 4 עד ISO 8 ובטווח Class 10 עד Class 10,000. נוצרת סביבה נקייה יותר ביחס לחלל שמסביבה, באמצעות סינון אוויר מקומי וזרימה מבוקרת מעל אזור העבודה.
במערכת פועלות יחידות סינון עצמאיות FFU, כלומר מפוח ומסנן המשולבים ביחידה אחת. תצורה כזו מתאימה במיוחד כאשר רוצים לבודד תחנה, מכשיר, עמדת אריזה או אזור בדיקה, בלי להקים מעטפת קבועה לכל החדר.
האוהל הנקי הוא יחידה עצמאית מודולרית. הוא יוצר חלל נקי בגודל וברמת הניקיון הנדרשת, ולכן מתאים למקרים שבהם נדרשת הפרדה מקומית של תהליך רגיש, למשל טיפול ברכיבים, בדיקות מעבדה, הכנה לפני אריזה או עבודה בסביבה פרמצבטית ומבוקרת.
למה אוהל נקי חשוב
כאשר חלק מהתהליך רגיש לחלקיקים, אין תמיד צורך להסב אולם שלם לחדר נקי. לעיתים נדרש אזור נקודתי שבו זרימת האוויר והסינון נשלטים ברמה גבוהה יותר. במצב כזה אוהל נקי מצמצם את שטח הטיפול, מקצר את משך ההקמה ומאפשר להפריד בין האזור הקריטי לבין שאר סביבת העבודה.
היתרון ההנדסי של חופה למינארית או אוהל למינארי נובע מהיכולת למקד את הבקרה במקום שבו מתבצעת הפעולה עצמה. כאשר המוצר, המכשור או הרכיב חשופים לאוויר פתוח, הסיכון לחדירת חלקיקים עולה. יצירת מעטפת ייעודית מעל התחנה מסייעת לשמור על תנאי עבודה נקיים יותר ועל בקרת תהליך טובה יותר.
באתרים שבהם קיימת כבר תשתית פעילה, בינוי מלא עלול להכביד על העבודה השוטפת. כאן בולט היתרון של פתרון שאינו מחייב שינוי בתשתיות הקיימות. גם מבחינת עלות, האוהל הנקי הוא חלופה בעלות נמוכה יחסית לבינוי חדר נקי, עם זמן הקמה קצר יותר.
שימושים נפוצים
אוהלים נקיים משתלבים במגוון רחב של תהליכים שבהם יש חשיבות להפרדת אזור העבודה מהסביבה הכללית. ההבדל בין היישומים נובע מרמת הניקיון הנדרשת, מגודל הציוד שבתוך המעטפת ומאופי הגישה של המפעיל אל התחנה.
- מעבדות ובדיקות: כאשר מבצעים בדיקות רגישות לחלקיקים או עבודות דגימה, האוהל יוצר מעטפת נקייה יותר סביב השולחן, המכשיר או עמדת המדידה.
- תעשיית האלקטרוניקה: בתהליכי הרכבה, מיון, בדיקה או אריזת רכיבים אלקטרוניים, סביבת עבודה נקייה מסייעת לצמצם הצטברות חלקיקים על משטחים, על מכלולים ועל אזורי מגע.
- פארמה ותחום פרמצבטי: בשלבי הכנה, שקילה, מיון או טיפול בחומר, נדרש לעיתים אזור נקי מקומי שאינו מחייב הקמת חדר נקי מלא סביב כל הקו.
- אחסון ואריזה: כאשר פעולת האריזה עצמה רגישה יותר מן האזור שסביבה, חופה נקייה מאפשרת לבודד את התחנה הרלוונטית בלבד.
- עמדות שירות ותחזוקה: יש מצבים שבהם ציוד רגיש נפתח, נבדק או עובר החלפה של חלקים בתוך חלל קיים, ואז אוהל נקי מספק מעטפת מבוקרת למשך הפעולה.
- תחנות תהליך זמניות: בפרויקטים, בקווי פיילוט או בהרחבת קיבולת, אוהל נייד מאפשר להוסיף אזור נקי בלי עבודות בינוי כבדות ובלי להשבית אזור שלם.
כאשר היישום דורש סגירה היקפית גמישה, ניתן לשלב גם וילונות מחיצה מתאימים. בהקשר זה רלוונטית יריעת PVC למחיצה, שהיא וילון מחיצה לאוהלים נקיים בעובי 1 מ"מ, לצורך תחימת אזור עבודה בצורה שקופה ומוגדרת.
מבנה ומאפיינים טכניים
האוהלים כוללים יחידות סינון עצמאיות מסוג FFU, תקרת TBAR, גופי תאורה מתאימים ופרופילי אלומיניום אנודייז. שילוב כזה נועד לספק מעטפת פיזית קלה יחסית, עם סינון אוויר מקומי ותאורה המתאימה לעבודה בתוך התחום המוגדר.

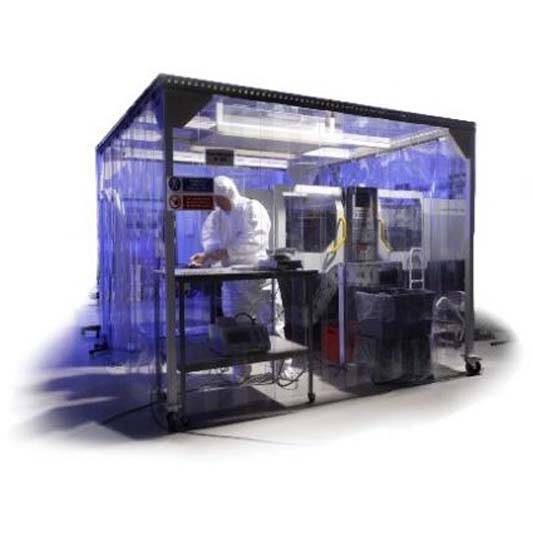

קיימים שני סוגי חופות: חופה למינארית ניידת המיוצרת באמצעות קונסטרוקציה אינטגרלית, וחופה למינארית קבועה. הבחירה בין השתיים תלויה באופן השימוש בפועל. כאשר התחנה משנה מיקום או מתוכננת לעבודה זמנית, מבנה נייד מתאים יותר. כאשר מדובר בקו עבודה קבוע או בעמדת ייצור רציפה, חופה קבועה מספקת מסגרת יציבה לאותו אזור.
האוהלים זמינים במידות שונות, מגודל 150/200 ס"מ ועד 500/500 ס"מ, עם גובה פנימי של 250 ס"מ. נתון זה חשוב משום שההתאמה אינה מתייחסת רק לשטח הרצפה, אלא גם למרווח עבודה פנימי, לגובה הציוד, לנוחות הגישה של המפעיל ולנפח האוויר שיש לסנן בתוך המעטפת.
יתרונות מרכזיים
אחד היתרונות הבולטים של אוהלים נקיים הוא הקמה מהירה יחסית. כאשר יש צורך להוסיף אזור נקי בתוך חלל קיים, פתרון מודולרי מקצר את הדרך בין הדרישה התפעולית לבין התחלת העבודה בפועל. הוא גם מפחית תלות בעבודות מבנה, במחיצות קבועות ובשינויים במערכות הכלליות של האתר.
יתרון נוסף הוא התאמה נקודתית. במקום להשקיע במעטפת מלאה עבור אולם שלם, ניתן להתרכז בעמדת העבודה שדורשת את רמת הניקיון הגבוהה יותר. גישה זו תורמת לניצול יעיל יותר של שטח, של סינון ושל תאורה, במיוחד כאשר רק חלק קטן מן התהליך דורש תנאים מבוקרים.
למבנה הנייד יש ערך תפעולי מובהק בסביבות שמשתנות לאורך הזמן. אם מיקום הציוד מתחלף, אם קו הייצור מתעדכן, או אם נדרשת תחנה זמנית לתהליך מסוים, חופה ניידת שומרת על גמישות בלי לוותר על מעטפת נקייה. כאשר נדרש שימוש קבוע, חופה קבועה מספקת מסגרת מסודרת לאותו תא עבודה.
איך לבחור אוהל נקי
בחירה נכונה של אוהל נקי מתחילה מהבנה ברורה של התהליך שבתוכו הוא ישולב. לא כל תחנה דורשת אותה מעטפת, אותה רמת סינון או אותו נפח פנימי, ולכן כדאי לעבור על השיקולים הבאים בצורה מסודרת:
- להגדיר את רמת הניקיון הנדרשת לתהליך, בטווח מ-ISO 4 עד ISO 8 או Class 10 עד Class 10,000, בהתאם לדרישות העבודה.
- למדוד את שטח התחנה ואת הגובה הפנוי, כולל ציוד, עגלות, שולחנות ונתיב גישה של המפעיל, כדי להתאים את הדגם למעטפת הנדרשת.
- להחליט אם נדרש מבנה נייד או קבוע, לפי תדירות שינויי המיקום ולפי יציבות התחנה לאורך זמן.
- לבחון את פריסת יחידות ה-FFU, את כיוון זרימת האוויר ואת התאורה, כדי למנוע אזורים שבהם הגישה נוחה אך איכות הזרימה פחות מתאימה לפעולה הרגישה.
- לבדוק מראש את שיטת הסגירה ההיקפית, כולל וילונות, פתחים ומעבר ציוד, כדי שהמעטפת הנקייה תתאים לעבודה ביום־יום ולא רק לשלב ההקמה.
