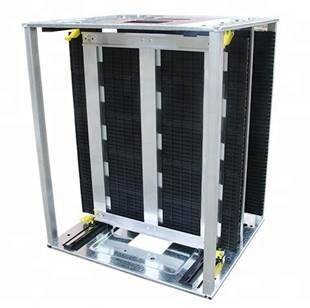

מגזינים אנטי סטטים למכונות השמה SMT
שינוע כרטיסים אלקטרונים למכונות SMT.
עמידות לטמפרטורות של 80 / 120 / 200 מעלות.
בעלי מערכת כוונון רוחב מגרת אחסון.
ESD Magazine Rack
Srface Resistance：103-109
50pcs of Plates can be stored

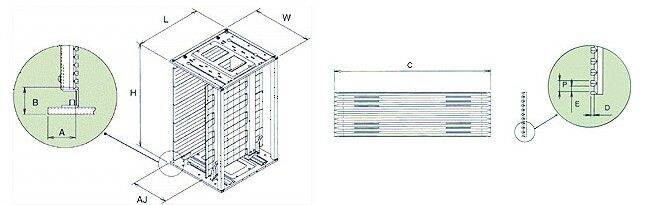

Guide slot of side plate： Depth 3.5-4mm, Width 5-5.5mm, Pitch 10mm.
Top and bottom Base is metal base
Fix method: gear track adjustable
Slide plate：five pieces assembled
מידות במילימטרים:
| סוג | אורך | רוחב | גובה |
|---|---|---|---|
| A 350*(50-250 mm) |
355 | 320 | 565 |
| B 460*(50-330mm) |
460 | 400 | 563 |
| C 525*(50-400mm) |
535 | 460 | 570 |
| D 530*(70-460mm) |
535 | 530 | 570 |
| E 630*(50-450mm) |
630 | 530 | 570 |

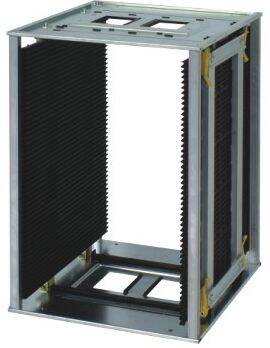

מגזינים אנטי-סטטיים למכונות השמה SMT
תקציר
- מגזינים אנטי-סטטיים מיועדים לשינוע ואחסון כרטיסים אלקטרוניים בקו ייצור SMT, תוך מניעת פריקה אלקטרוסטטית (ESD) שעלולה לפגוע ברכיבים רגישים.
- עמידות טמפרטורה: 80, 120 ו-200 מעלות צלזיוס, בהתאם לדרישות תהליך ההשמה.
- מנגנון ציר מסילתי לכוונון רוחב מגירת האחסון מאפשר התאמה לגדלי כרטיסים שונים ללא פירוק.
- בסיס מתכת, קיבולת עד 50 לוחות לכל מגזין, וחריצי מנחה בצעד 10 מ"מ.
- זמין בחמישה סוגים (A עד E) עם מידות אורך ורוחב שונות לכיסוי מגוון רחב של פורמטים.

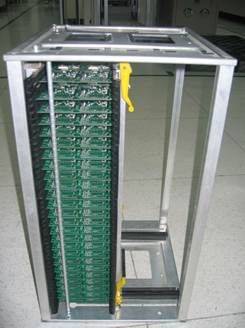

מגזינים אנטי-סטטיים למכונות השמה SMT הם כלי אחסון ושינוע כרטיסים אלקטרוניים המותאמים לקו ייצור SMT. הם ממוקמים בין שלבי הלחמה, בדיקה ואחסון ביניים, ומגינים מפני פריקה אלקטרוסטטית (ESD) הנגרמת מחיכוך, תנועה או מגע עם חומרים לא-מוליכים. ההגנה מפני ESD נובעת מהתנגדות שטחית הנמדדת בטווח 10³ עד 10⁹ אוהם, המוגדר כתחום אנטי-סטטי תקני.
הכרטיסים (PCB) נשענים בתוך חריצי מנחה בצידי המגזין. עומק החריץ עומד על 3.5 עד 4 מ"מ, רוחבו 5 עד 5.5 מ"מ, ומרווח הצעד בין חריץ לחריץ הוא 10 מ"מ. כך נמנע מגע ישיר בין לוח ללוח ומצטמצם הסיכון לשריטות ולנזקי לחץ על רכיבים שטחיים. בסיס המגזין עשוי מתכת, המקנה יציבות מכנית ומונע הצטברות מטען סטטי בחלקי הנשיאה.
מנגנון כוונון הרוחב פועל באמצעות ציר מסילתי, ומאפשר שינוי רוחב מגירת האחסון מבלי לפרק את המגזין. כל לוח צד מורכב מחמישה חלקים מחוברים. המגזין מחזיק עד 50 לוחות ומגיע בחמישה סוגים (A עד E), כאשר כל סוג מכסה טווח רוחב שונה ומידות חיצוניות שונות לסביבות ייצור מגוונות.
עמידות טמפרטורה ורלוונטיות לתהליך ייצור SMT
תהליך ייצור SMT כולל שלבי חימום: תנור ריפלו, הלחמת גל ותאי ייבוש. כרטיסים שנכנסים לתחנת ההשמה לפני תנור הריפלו, או שנשמרים לאחריו לצורך בדיקה, חייבים להיות מוחזקים בכלים העמידים בחום שנוצר. מגזינים אלו זמינים בשלוש רמות עמידות: 80, 120 ו-200 מעלות צלזיוס. הבחירה בין הרמות תלויה בפרופיל הטמפרטורה של קו הייצור ובמיקום המגזין בתהליך.
בקווי ייצור שבהם הלחמת עופרת-פח נעשית בטמפרטורות נמוכות יחסית (סביב 183 מעלות צלזיוס), גרסת 80 המעלות מספיקה לאחסון ביניים בחלק הקר של הקו. בתהליכי ריפלו ללא עופרת (Lead-Free), שבהם טמפרטורת שיא מגיעה ל-260 מעלות, גרסת 200 המעלות משמשת לאחסון לאחר קירור ולמעבר בתוך קו חם. ניתן לשלב בין סוגי המגזינים לאורך אותו קו ייצור, בהתאם לשלב התהליך שבו הם מוצבים.
יישומים ותעשיות
מגזינים אנטי-סטטיים לקווי SMT משמשים בתעשיות שונות שבהן ייצור כרטיסים אלקטרוניים הוא חלק מהתהליך:
- תעשייה ביטחונית ואווירית: בקו ייצור של מערכות אלקטרוניקה לביטחון, כל פגיעת ESD ברכיב עלולה לגרום לכשל סמוי שיתגלה רק בשלב המבצעי. השימוש במגזינים אנטי-סטטיים הוא חלק מהנהלים המחייבים בסביבות ייצור מאושרות.
- תעשיית תקשורת ורשתות: כרטיסים לנתבים, מתגים ומודמים מיוצרים בנפחים גבוהים ונעים בין תחנות בתדירות גבוהה. מגזינים עם כוונון רוחב מהיר מצמצמים זמני החלפת מוצר בין סדרות ייצור שונות.
- תעשיית הרכב: יחידות בקרה אלקטרוניות (ECU) ומודולי חיישנים עוברים הרכבה בתנאי SMT ודורשים הגנה עקבית מפני ESD לאורך כל שלב הייצור, כולל האחסון הביניימי.
- תעשיית המוליכים למחצה ואלקטרוניקה צרכנית: כרטיסים עבור מוצרי צריכה כגון מכשירים ניידים, ציוד בית חכם ומסכים שטוחים מיוצרים בנפחים גדולים, שבהם יעילות שינוע ואחסון ביניים משפיעה ישירות על תפוקת הקו.
- ציוד רפואי: כרטיסים המשמשים בציוד ניטור, מכשירי אבחון ומשאבות עירוי דורשים תהליך ייצור מבוקר. שימוש במגזינים אנטי-סטטיים מסייע לתיעוד נאות של שרשרת האחסון במסגרת הוכחת עמידה בדרישות התקנים הרפואיים.
- מעבדות פיתוח ואב-טיפוס: גם בנפחי ייצור נמוכים, פריקה אלקטרוסטטית בשלב הפיתוח גורמת לאובדן זמן ניפוי תקלות. מגזינים אנטי-סטטיים מפחיתים נזקים סמויים ומאפשרים הפרדה מסודרת בין גרסאות לוחות שונות.
מפרט וסוגים
המגזין מגיע בחמישה סוגים, כל אחד עם טווח רוחב כוונון שונה ומידות חיצוניות מותאמות:
- סוג A: אורך כרטיס עד 350 מ"מ, רוחב כוונון 50–250 מ"מ, מידות חיצוניות: 355 × 320 × 565 מ"מ.
- סוג B: אורך כרטיס עד 460 מ"מ, רוחב כוונון 50–330 מ"מ, מידות חיצוניות: 460 × 400 × 563 מ"מ.
- סוג C: אורך כרטיס עד 525 מ"מ, רוחב כוונון 50–400 מ"מ, מידות חיצוניות: 535 × 460 × 570 מ"מ.
- סוג D: אורך כרטיס עד 530 מ"מ, רוחב כוונון 70–460 מ"מ, מידות חיצוניות: 535 × 530 × 570 מ"מ.
- סוג E: אורך כרטיס עד 630 מ"מ, רוחב כוונון 50–450 מ"מ, מידות חיצוניות: 630 × 530 × 570 מ"מ.
ערכי התנגדות שטחית בטווח 10³ עד 10⁹ אוהמים מסווגים את המגזינים כחומרים אנטי-סטטיים תקניים לפי סטנדרטים מקובלים. כל מגזין בנוי מלוח צד המורכב מחמישה חלקים מחוברים, מבסיס מתכת עליון ותחתון, ומחריצי מנחה עם הפרמטרים המפורטים לעיל.
יתרונות השימוש במגזינים אנטי-סטטיים בקו SMT
שימוש עקבי במגזינים אנטי-סטטיים לאורך קו ייצור SMT מביא למספר יתרונות מדידים:
- הפחתת נזקי ESD סמויים: נזק סמוי לרכיב אינו גורם לכשל מיידי אלא מקצר את חיי המוצר בשדה. זיהוי מאוחר של נזק כזה יקר הרבה יותר מהמניעה בשלב הייצור.
- גמישות לפורמטים שונים: מנגנון כוונון הרוחב מאפשר שימוש באותו מגזין לכרטיסים בגדלים שונים, ומצמצם את מספר הכלים הנדרשים בקו ייצור גמיש.
- יציבות מכנית: בסיס המתכת מונע עיוות תחת עומס ומבטיח שהכרטיסים יישארו ישרים גם בתנועה ובמחסן.
- עמידות בתהליכי חום: שלוש רמות עמידות טמפרטורה מאפשרות שימוש ברצף התהליך מבלי להחליף כלי אחסון בין שלבים.
- קיבולת גבוהה: עד 50 לוחות לכל מגזין מאפשרת שינוע אצוות בכמות גדולה, מבלי לפצל את הכרטיסים לאמצעי אחסון קטנים יותר.
- תחזוקה מינימלית: מבנה ללא חלקים מתכלים בפעולה שגרתית; החריצים והבסיס אינם דורשים החלפה תקופתית בתנאי שימוש רגילים.
כיצד לבחור את הסוג המתאים
הבחירה בין חמשת סוגי המגזין נשענת על חמישה פרמטרים עיקריים:
- מידות הכרטיס: יש להתאים את אורכו ורוחבו של הכרטיס (PCB) לטווח הכוונון של הסוג הנבחר. כרטיס גדול מהמקסימום לא ייכנס; כרטיס קטן בהרבה מהמינימום עלול לנטות בחריצי המנחה.
- טמפרטורת שימוש: יש לזהות את הטמפרטורה המרבית בנקודה שבה המגזין ממוקם בתהליך ולבחור את רמת העמידות המתאימה (80, 120 או 200 מעלות צלזיוס).
- מגוון כרטיסים בקו: אם קו הייצור מעבד כרטיסים ברוחבים שונים, כדאי לבדוק האם סוג אחד עם טווח כוונון רחב מספיק, או שדרושים שני סוגים לטווחים שאינם חופפים.
- שטח פיזי זמין: המידות החיצוניות של כל סוג משפיעות על הנפח שהמגזין תופס על עגלה, מדף או שולחן טכנאי. לאחר בחירת הסוג לפי מידות הכרטיס, יש לאמת שהמידות החיצוניות מתאימות לשטח הזמין.
- דרישות תיעוד ועמידה בתקנים: בסביבות ייצור מוסדרות (רפואי, ביטחוני) יש לוודא שהמגזין נושא נתוני התנגדות שטחית מתועדים, לצורך ביקורת ESD.
שאלות נפוצות על מגזינים אנטי-סטטיים למכונות השמה SMT
מה ההבדל בין כוונון רוחב ידני לאוטומטי במגזין SMT, ומתי כדאי להשתמש בכל אחד?
המגזינים המתוארים מצוידים במנגנון כוונון ידני באמצעות מסילת ציר. שיטה זו מתאימה לקווים שמשנים פורמט לעיתים נדירות, שכן הכוונון לוקח זמן קצר בכל החלפת סדרה. מגזינים עם כוונון אוטומטי, המצוידים במנגנון הנעה, קיימים בשוק אך יקרים יותר ומיועדים לקווים גמישים שמחליפים פורמט כרטיס מספר פעמים ביום.
האם ניתן להשתמש במגזין SMT אנטי-סטטי גם כאמצעי אחסון ארוך-טווח, או שהוא מיועד לשינוע בלבד?
מבנה המגזין מתאים גם לאחסון ביניים ממושך, בתנאי שהאחסון נעשה בסביבה מבוקרת לחות וטמפרטורה. לחות גבוהה עלולה להשפיע על עמידות החומרים האנטי-סטטיים לאורך זמן, ולכן לאחסון ארוך-טווח של רכיבים רגישים ללחות מומלץ לשלב את המגזין עם דסיקטור. האחסון בתוך מגזין SMT עדיף על ערימת לוחות חשופים, אך אינו תחליף לאריזת ואקום אנטי-סטטית לאחסון של חצי שנה ומעלה.
כיצד מאמתים שהתנגדות השטחית של המגזין עדיין עומדת בדרישות התקנים לאחר שנות שימוש?
התנגדות שטחית של חומרים אנטי-סטטיים עלולה להשתנות עקב שחיקה מכנית, חשיפה לקרינת אולטרה-סגול, ניקוי בחומרים אגרסיביים או לחות קיצונית. מדידה תקופתית עם מודד התנגדות שטחית (Surface Resistance Meter) מאפשרת לאמת שהערכים נותרים בטווח 10³–10⁹ אוהמים. בסביבות ייצור מוסדרות, הבדיקה מתועדת כחלק מסקר ESD תקופתי ומשמשת ראיה לעמידה בדרישות התקנים.
מה קורה כאשר מגזין SMT ממתכת מוצב בסביבה עם הארקה, אך הכרטיסים בתוכו אינם מחוברים לאדמה?
בסיס המתכת של המגזין מספק הארקה לחלקי המסגרת, אך הכרטיסים עצמם מוחזקים על ידי חריצי מנחה מחומרים אנטי-סטטיים. הכרטיסים אינם מחוברים ישירות לאדמה אלא מוגנים בשיטה של פריקה איטית דרך ההתנגדות השטחית. הגישה הנכונה היא להבטיח שהמפעיל המטפל בכרטיסים מחובר לאדמה דרך רצועת פרק יד אנטי-סטטית, ושמשטח העבודה שעליו מונח המגזין גם הוא מחובר לאדמה.
כיצד משפיע צעד החריצים של 10 מ"מ על תאימות המגזין למכונת ההשמה?
צעד של 10 מ"מ בין חריצים הוא הצעד הסטנדרטי הנפוץ ביותר בקווי SMT, ומאפשר הגשה ידנית ואוטומטית של כרטיסים ממגזין לתחנת ההשמה. יש לוודא שמכונת ה-SMT שבה משתמשים תומכת בהזנה ממגזין עם צעד 10 מ"מ ושמנגנון ההזנה מכוון לאותו צעד. חריגה ממרווח זה, גם בשברירי מ"מ, עלולה לגרום לסטייה בתהליך ההשמה ולרכיבים שאינם מוצבים במדויק.
