אתגר הפריקה האלקטרו-סטטית – וההתמודדות איתו בסביבת הייצור
בתעשיות שבהן עובדים עם רכיבים אלקטרוניים עדינים, מעגלים מודפסים או מערכות בקרה מתקדמות, נדרשת יצירה של סביבת עבודה מבוקרת בכל הנוגע להתמודדות עם מטענים חשמליים, הכוללת בין היתר משטחי בטיחות אנטי סטטיים. פריקה אלקטרוסטטית או Electrostatic Discharge (ESD) מתרחשת כאשר מטען חשמלי שהצטבר בגוף אדם או על פני חומר משתחרר בבת אחת לאובייקט אחר. במקרה של מגע של עובד לא מוגן ברכיב אלקטרוני רגיש, פריקה כזו עלולה לפגוע ברכיב מיידית או לקצר את אורך חייו, לעתים מבלי שהדבר יתגלה מיד.
בענף האלקטרוניקה לא מסתפקים בפתרון אחד. נוהגים לשלב חיפויי רצפה מתאימים, שולחנות עבודה מצופים חומרים ייעודיים, נעלי עבודה מיוחדות וביגוד רלוונטי. בתוך המערך הזה משתלבים גם המשטחים האנטי-סטטיים. מדובר במשטח רב-שכבתי שמספק אזור עמיד ונוח לעמידה וגם מאפשר הולכה או פיזור מבוקר של חשמל סטטי. כאשר הוא מחובר כראוי להארקה, המטען שנוצר בעת תנועה או חיכוך אינו משתחרר בפתאומיות, אלא זורם בהדרגה ובבטחה אל הקרקע.
פריסת משטחים אנטי סטטיים: מה האתר התעשייתי מרוויח?
כאשר בוחנים את התמונה הרחבה, פריסה מתוכננת של משטחי בטיחות היא מהלך שמסוגל להשפיע על איכות הייצור, על רווחת העובדים ועל ההתנהלות במרחב:
- שמירה על ציוד: שלמות הציוד נשמרת טוב יותר כאשר הסיכון לפריקה אלקטרוסטטית מצטמצם. רכיבים אלקטרוניים רגישים או לוחות מודפסים נעשים מוגנים יותר מפני גורמי סיכון שקשה להבחין בהם ולעתים אף לזהות את השפעתם. פחות תקלות מתורגמות לפחות פסילות, פחות החזרות מלקוחות ופחות זמן שמוקדש לפתרון תקלות.
- הפחתת עייפות: זהו רווח נוסף ולעיתים מפתיע. משטחים איכותיים מתוכננים גם כבולמי זעזועים, כך שעובדים שעומדים שעות ארוכות ליד עמדות הלחמה, בדיקה או הרכבה חווים עומס גופני מופחת. על פני יום עבודה ארוך האפקט עשוי להיות משמעותי וגם להשפיע גם על רמות הריכוז והדיוק.
- סימון אזורים: מדובר ביתרון תפעולי חשוב. באמצעות בחירה בגוונים שונים או בהגדרת אזורי דריכה ברורים, ניתן לתחום אזורי עבודה רגישים ל-ESD בין אזורי מעבר לאזורי ייצור ולהטמיע נהלי בטיחות בצורה ויזואלית. כך משטחי בטיחות יכולים לתפקד גם ככלי ארגוני שמסייע לשמור על סדר.
היצע משטחי הבטיחות – חומרים, מידות ותצורות

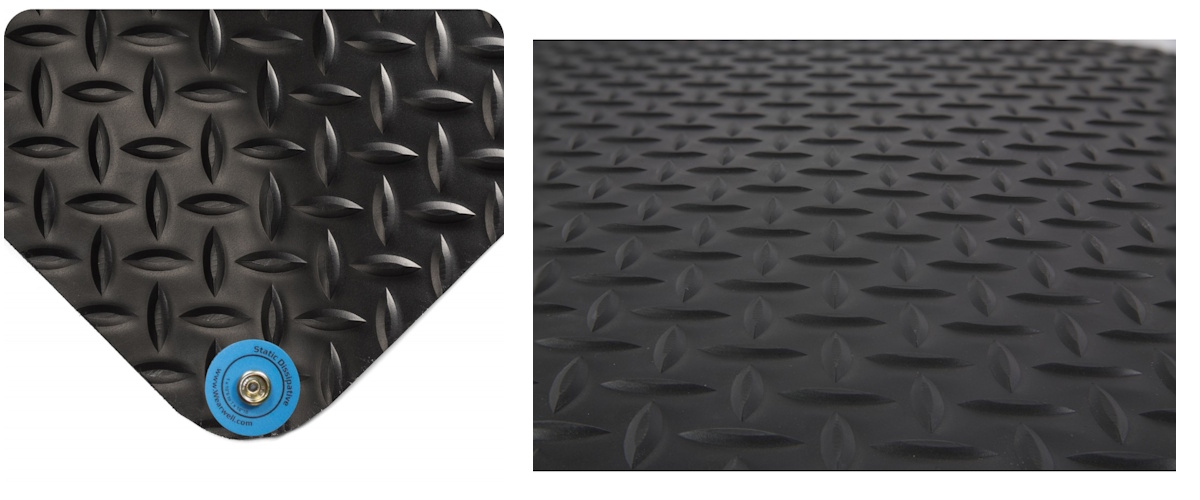

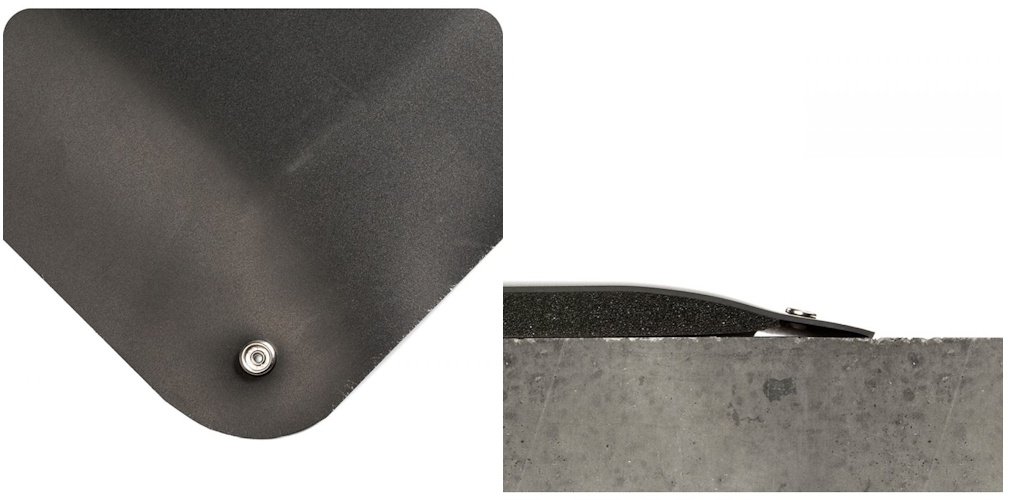

חלק מהמשטחים מיוצרים מתרכובות גומי או ויניל ייעודיות, המשלבות תוספים שמאפשרים שליטה ברמת ההתנגדות החשמלית. מבחינת הטקסטורה, ניתן למצוא משטחים עם דוגמת יהלום שמטרתה לשפר אחיזה ולהפחית סכנת החלקה, לצד דוגמה חלקה שעשויה להתאים יותר לסביבות שבהן חשוב ניקוי קל ומהיר. ייתכן כי בחדרי מעבדה או אזורי בדיקות עדינים יעדיפו גימור חלק, בעוד שבקווי ייצור פעילים יותר תיבחר טקסטורה שמעניקה יציבות נוספת.
גם לעובי יש משמעות. עובי המשטח משליך על יכולת בלימת הזעזועים שנדרשת בעמידה ממושכת, אם כי עובי משמעותי עלול לעכב עלייה של עגלות ציוד על המשטח. פרמטרים נוספים כוללים אפשרות חיתוך לפי מידה וחיבור פשוט למערכת הארקה. כל אלה מאפשרים התאמה מדויקת לסביבת העבודה ולצרכים הייחודיים שלה. מעבר לכך, כדאי לקחת בחשבון את תקופת האחריות אם ישנה, את אופי הסביבה אליה מותאם המשטח (יבשה או לחה), את הסיכון להתלקחות שנשקף לחומרי הגלם שלו ואת טווח הטמפרטורות בו הוא מסוגל לעמוד.
דגשים חיוניים לרכישה ולהתקנה
בחירה נכונה של משטח דריכה אנטיסטטי אינה מסתכמת בצבע או במידה. מדובר בהחלטה שצריכה להתבסס על תקנים, בדיקות טכניות והתאמה לצרכי סביבת העבודה בפועל.
עמידה בתקן NFSI – ראשי תיבות של National Floor Safety Institute – היא אחד המדדים החשובים בהיבט של מניעת החלקה. תקן זה בוחן את רמת החיכוך של המשטח בתנאים שונים ומספק אינדיקציה ליכולת שלו להפחית סיכון להחלקות ונפילות. עבור אתרי ייצור שבהם יש לעיתים לחות, אבק או שאריות חומרים על הרצפה, המשמעות היא בטיחות יומיומית לעובדים והפחתת סיכונים משפטיים ותפעוליים כאחד.
דירוג ESD מגדיר את טווח ההתנגדות החשמלית של המשטח ואת יכולתו לפזר מטען בצורה מבוקרת. הדירוג נבחן לרוב ביחס לתקנים בינלאומיים כמו IEC שהם ראשי התיבות של International Electrotechnical Commission ובפרט תקן IEC 61340 הרלוונטי להגנה על רכיבים אלקטרוניים מפני פריקה אלקטרוסטטית. התאמה לתקן זה נדרשת כדי לוודא שהמשטח אכן עומד בדרישות סביבת עבודה מוגנת ושערכי ההתנגדות שלו נמדדו ואושרו בהתאם לסטנדרט מוכר.
צורך בחיבור להארקה הוא נקודה קריטית בפעילות של משטחי בטיחות. גם המשטח האיכותי ביותר לא ימלא את ייעודו אם אינו מחובר כראוי לנקודת הארקה תקינה באמצעות כבל ייעודי ונקודת חיבור מתאימה. התקנה מקצועית, בדיקה ראשונית ומדידות תקופתיות של ההתנגדות עוזרות כולן לקבל ביטחון שהרשת כולה פועלת כפי שתוכננה ושאין נתק או בלאי שפוגעים ביעילות ההגנה.
בחירה של משטח אנטי-סטטי והתקנתו לאור דגשים אלו תורמת ליצירת סביבת עבודה בטוחה ומבוקרת יותר.
שאלות ותשובות
לא כל מפעל נדרש למעטפת כזאת ולאו דווקא לאותה רמת הגנה, אך רוב הסביבות בהן מטופלים רכיבים אלקטרוניים חשופים צריכות פתרון ייעודי. גם מחסנים שבהם מאוחסנים לוחות או כרטיסים רגישים עלולים להיות אזור סיכון. לעיתים ההגנה נדרשת רק בעמדות ספציפיות ולא בכל השטח. מיפוי נכון של הסיכונים הוא השלב הראשון בקבלת החלטה בנושא.
לחות נמוכה מגבירה הצטברות מטען סטטי. גם בסביבות יבשות הסיכון לפריקה עולה. בקרת אקלים יכולה לסייע בהפחתת הבעיה, אך ככלל אינה מחליפה פתרונות ייעודיים. שילוב בין תנאים סביבתיים מבוקרים לבין משטחים מתאימים עשוי לסייע בצמצום הסיכון לפריקה.
אורך החיים תלוי בעומס, בתחזוקה ובאיכות החומר. ניקוי בחומרים לא מתאימים או שחיקה שנובעת מעומס עבודה קיצוני עלולים לקצר מאוד את חייהם. בדיקות תקופתיות מסייעות לוודא שהם עדיין עומדים בדרישות החשמליות.
בהחלט כן, ולעיתים דווקא שם החשיבות גבוהה במיוחד. מעבדה קטנה שבה מטופלים רכיבים רגישים חשופה במידה רבה לאותם סיכונים כמו קו ייצור גדול. פתרונות מודולריים מאפשרים התאמה גם לשטחים מצומצמים. ההתקנה אינה מחייבת בהכרח שינוי כולל של הריצוף.
נעליים מתאימות משלימות את פעולת הפיזור של המטען. סוליה מבודדת לחלוטין עלולה להקטין את יעילות המערכת. בסביבות רגישות נהוג לבחור נעליים תואמות לדרישות ESD וכך נוצר רצף חשמלי מבוקר מהגוף אל הקרקע.
בתנאי שבוחרים עובי וחומר גלם מתאימים. יש דגמים שמיועדים לעומסים דינמיים ולמעבר גלגלים. חשוב לוודא שהמשטח אינו מתקפל או נשחק במהירות.
הדרכה קצרה יכולה לשפר משמעותית את האפקטיביות של הפתרון. עובדים צריכים להבין מדוע חשוב לא לנתק הארקה או לכסות את המשטח בחומרים מבודדים. מודעות מפחיתה טעויות שאפרש היה להימנע מהן. כאשר העובדים מבינים את ההיגיון, קל יותר לשמור על הנהלים.
