חשמל סטטי כגורם סיכון – תפקידם של ציפויים אנטי סטטיים
פריקה אלקטרוסטטית (Electro-Static Discharge – ESD) היא תהליך פיזיקלי שבו מטען חשמלי שנצבר בגוף או בחפץ משתחרר בבת אחת במעבר מהיר לגוף אחר. עבור גוף אנושי, פריקה של מאות וולטים עשויה לעבור מבלי שתהיה מורגשת – אבל עבור רכיב אלקטרוני זעיר, מדובר במתח אדיר שעלול לגרום לפגיעה בלתי הפיכה. רכיבים כמו שבבים, טרנזיסטורים, מעגלים מודפסים, נגדים זעירים או חיישנים אופטיים – כולם עלולים להינזק מפריקה של מטען שהצטבר על הגוף, הרצפה או חפצים בסביבה. זו הסיבה לכך שצורות שונות של ציוד אנטי סטטי הפכו לנורמה מקובלת במעבדות, קווי הרכבה, מוקדי בדיקה ותעשיות מתקדמות כמו אלקטרוניקה, חלל ותקשורת.

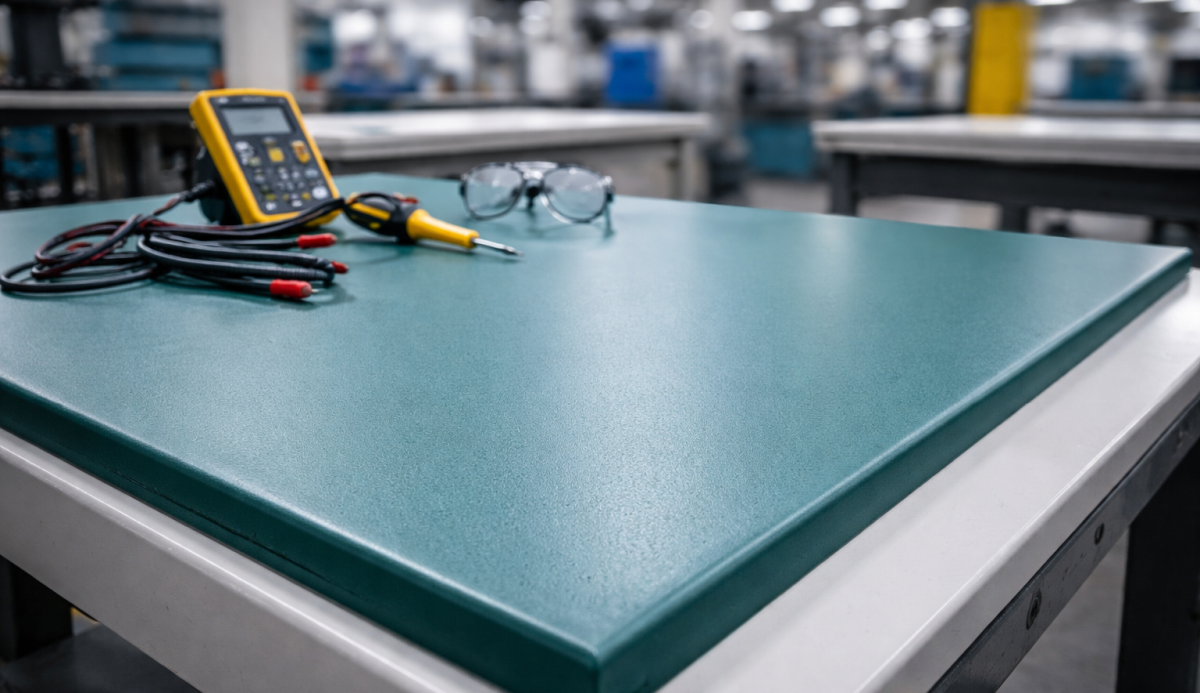

כל פריט שמצוי בסביבת העבודה עשוי להשפיע על רמות המתח החשמלי ולהוות גורם סיכון. ככה שהשימוש בציפויים אנטי סטטיים כולל מערך שלם של משטחי עבודה, כסאות, מגשי אחסון, בגדי עבודה ואפילו קופסאות להעברת רכיבים. בתוך המערך הזה, משטח פי וי סי הוא שחקן מרכזי, בזכות התכונות החומריות שלו: קשיחות מבנית, בידוד מצוין ויכולת ויסות חשמלי. הוא מסוגל להגיע לעמידות גבוהה יחסית בפני שחיקה, כימיקלים, שמנים וטמפרטורות משתנות – מה שהופך אותו לבסיס טוב ליישומים תעשייתיים, במיוחד אם משולבים בו תוספים ייעודיים לשימוש אנטי סטטי.
חד-שכבתי או דו-שכבתי: כשהמבנה משפיע על הביצועים
PVC או פולי-ויניל כלוריד הוא חומר סינתטי תרמו-פלסטי שמופק בתהליך של סינתזה כימית, בסופה מתקבלת תערובת שניתנת לעיבוד בצורות שונות – כולל גלילים, יריעות, לוחות או חיפויים. המבנה של משטח PVC משתנה לפי השימוש – החל ממשטח חד שכבתי פשוט יותר ועד למשטח דו שכבתי בעל תכונות מתקדמות יותר. הבחירה ביניהם נעשית לפי סוג העבודה, רמות הרגישות של הציוד, העדפות תחזוקה ולעתים גם תקינה מחייבת:
- משטח חד שכבתי: כולל שכבה אחידה אחת של חומר גלם אנטי סטטי. זהו פתרון קומפקטי ופשוט שמתאים לסביבות שבהן רמת ההגנה הנדרשת נמוכה עד בינונית. היתרון הגדול של המשטח החד-שכבתי הוא בעובי הדק יחסית וביכולת להתקנה נוחה גם על משטחים קיימים. הוא מציע התנגדות חשמלית בתחום של 10 בשמינית או בתשיעית אוהם. מצד שני, בהיעדר שכבת פיזור נפרדת, הפיזור החשמלי עשוי להיות איטי יותר או פחות אחיד לעומת פתרונות מתקדמים. במעבדות קטנות, אזורי אריזה או מוקדי בדיקה פשוטים – הוא עשוי להספיק בהחלט.
- משטח דו שכבתי: בנוי משתי פרוסות, כאשר השכבה העליונה היא אנטי סטטית ואילו השכבה התחתונה נועדה להולכה של המטען. השילוב הזה מאפשר פיזור מבוקר ואפקטיבי יותר של חשמל סטטי והופך את המשטח הדו-שכבתי לשימושי יותר עבור חדרים נקיים, מרכזי הרכבה עדינה ותעשיות שבהן נדרשת שליטה גבוהה במתח החשמלי בסביבת העבודה. ההתנגדות החשמלית שהוא מציע עומדת על 10 בשישית או בשביעית אוהם. עם זאת, הוא עבה יותר ומחייב מידה מסוימת של הכנה של משטחי העבודה. יתרון נוסף הוא שבחלק מהתצורות הוא תומך בקיבוע לחשמול מבוקר באמצעות חיבור לאדמה – חלק מהתקן המחייב בסביבות מסוימות.
מבט על הפרטים הקטנים – התאמות לסביבת העבודה ותחזוקה נלווית
בעת הזמנה של משטחי PVC, ניתן להתאים שורה של פרמטרים שיקדמו התאמה מרבית לאופי העבודה. ראשית, הגודל: משטחים מגיעים במידות קבועות, כמו גלילים של 20 או 23 מטר, אך גם ניתנים לחיתוך לפי צורכי הלקוח. בנוסף, יש לבחור האם המשטח מיועד לאתר קיים או לאתר חדש. ניתן גם לבחור בגוון הרצוי, לרוב אפור תעשייתי או תבנית שיש, אך לעתים גם צבעים מגוונים יותר, כדי להתאים לרמת התאורה בסביבה או לדרישות ויזואליות של חדרים נקיים.
לצד אלה, חשוב לא לשכוח את מרכזיות המעטפת – בעיקר בנוגע לאופן התחזוקה והניקוי. לא כל חומר ניקוי מתאים ליישום על משטחי עבודה אנטי סטטיים. שימוש בחומר לא מתאים עלול לקצר את חיי המשטח ולפגוע בתפקוד האנטי סטטי שלו. לרוב יש להשתמש בחומרי ניקוי ייעודיים שאינם פוגעים בשכבת הפיזור, כאשר חלק מהחומרים מציעים תוקף ארוך במיוחד, כל עוד לא נחשפו לתנאי אחסון חריגים או לזיהומים בקטריאליים.
מעבר לתהליכי ניקוי שמותאמים למאפיינים הייחודיים של משטח אנטי סטטי, תחזוקה שוטפת עשויה לכלול גם מניעת הצטברות של אבק, כמו גם וידוא חיבור תקין למערכת ההארקה ושמירה על ניקיון באזורים הקרובים לנקודות החיבור אליה – הכל בכפוף להנחיות היצרן. נקיטת צעדים כאלו יכולה לתרום הן להארכת תוחלת החיים של המשטח והן לשמירה על האמינות שלו ועל הבטיחות של סביבת העבודה.
מאחורי הרגולציות: איפה משטח PVC הופך להכרחי?
במסגרות תעשייתיות המשתייכות לענפי האלקטרוניקה, כאשר יש צורך קרדינלי בדיוק ואמינות – התקנים הרגולטוריים הם פעמים רבות מה שנותן את הטון. משטחי פי וי סי אנטי סטטיים נדרשים לעתים קרובות לעמוד בתקנים מחמירים שמוודאים את בטיחות השימוש בהם ואת התאמתם לפיזור חשמל סטטי. בין הרגולציות האפשריות ניתן למצוא תקנים של התנגדות חשמלית בטווחים מסוימים, בדיקות עמידות לכימיקלים, תקני שחיקה או בעירה ועוד. אישורים מהסוג הזה חשובים במיוחד אם המקום מפוקח על ידי רגולציה רפואית, ביטחונית או ממשלתית.
הגורמים בארגון שמופקדים לרוב על נושאים אלו עשויים להיות מנהלי רכש בבתי חולים, מהנדסי איכות במפעלי ייצור, מנהלי תפעול של מערכות תעשייתיות או אחראי בטיחות בסביבת העבודה. למעשה, לא רק מפעלי אלקטרוניקה גדולים זקוקים למשטחי PVC אנטי סטטיים, אלא גם:
- מעבדות הדרכה אוניברסיטאיות
- חברות סטארט-אפ בתחום החומרה
- מוקדי תיקון לציוד תקשורת
- מרכזי שירות של יצרני ציוד רפואי
- מרכזים לוגיסטיים שעוסקים באריזה ושינוע של רכיבים אלקטרוניים
שאלות ותשובות
משטח מוליך מאפשר מעבר חופשי ומהיר של מטען חשמלי, בעוד משטח אנטי סטטי מווסת את הפריקה באופן מבוקר. המשטח האנטי סטטי מתאים ואף נחוץ לעבודה עם רכיבים אלקטרוניים רגישים, כי הוא מונע פריקה פתאומית שעלולה להזיק להם.
משטחים איכותיים עמידים יחסית לשריטות, אך לא בלתי פגיעים. עבודה עם כלים חדים או גרירה של רכיבים מתכתיים עשויה להשאיר סימנים לאורך זמן. לאחר תקופה עשויה להידרש החלפה של המשטח כדי לשמור על הבטיחות באזור העבודה.
הכוונה היא לשתי צורות של התנגדות חשמלית. התנגדות שטחית מודדת את היכולת של פני השטח לפזר מטען, בעוד התנגדות נפחית בודקת את מעבר המטען דרך עובי החומר. שני הנתונים יכולים להיות חשובים בהקשר של משטחים אנטי סטטיים.
הדבר תלוי בהנחיות היצרן ובנהלים המחויבים מצד הרגולטור. ככלל, מומלץ לבדוק את ההתנגדות החשמלית של המשטח מדי מספר חודשים כדי לוודא שהוא עדיין מתפקד כראוי. בנוסף, כמו כל חומר, PVC יכול להישחק, בעיקר בשכבה העליונה – כך שיש לדון בהחלפה אם הוא נפגם.
ככלל, PVC הוא חומר גלם שניתן למחזור במפעלי פלסטיק ייעודיים, אך במקרה של שימוש אנטי סטטי – ובפרט אם שולבו בו תוספים אנטי סטטיים ייחודיים – יש לבדוק אם קיימת מגבלה או דרישה לפינוי פסולת תעשייתית מבוקרת.
