ארוניות אחסון ESD עם מגירות

ארוניות אחסון ESD עם מגירות

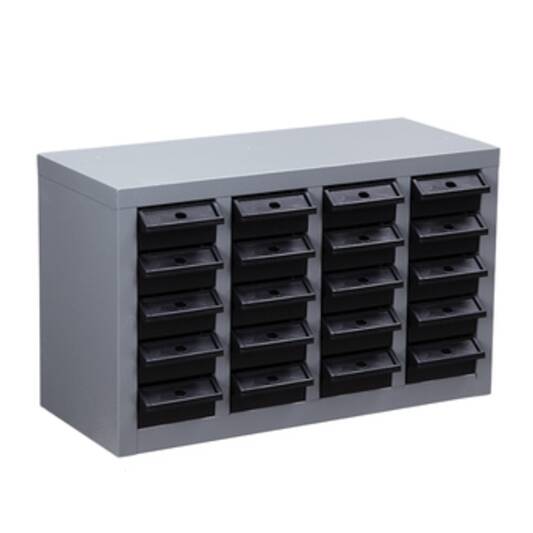

ארוניות אחסון ESD עם מגירות הן פריט תשתיתי בכל מתקן ייצור, בדיקה או תיקון של מוצרי אלקטרוניקה. בשונה מארוניות מתכת רגילות, ארוניות אלו מיוצרות עם ציפויים מוליכים או מפזרי מתח סטטי, שמטרתם להבטיח כי רכיבים רגישים — מיקרו-בקרים, זיכרונות DRAM, מודולי RF ורכיבי MOSFET — לא ייחשפו לפריקה אלקטרוסטטית (ESD) בעת האחסון.

הנזק הנגרם מ-ESD עלול להיות מיידי ומוחלט. לעיתים תכופות, לעומת זאת, מדובר בנזק סמוי: הרכיב ממשיך לפעול, אך תוחלת חייו קוצרת דרמטית — מה שמוביל לכשלים בשדה ולעלויות גבוהות של ריקול ותיקון. ארוניות ESD שוברות את מנגנון הנזק הזה כבר בשלב האחסון.

הארוניות עשויות מפלדה או אלומיניום עם ציפוי ESD מיוחד. הציפוי — אפוקסי מוליך, ציפוי על בסיס פחמן (Carbon-loaded coating) או ציפוי פולימרי — מקנה לפני הארונית התנגדות שטחית בטווח של 10⁶–10⁹ אוהם לריבוע. ערך זה מאפשר פיזור מבוקר של מתח סטטי ומונע הצטברות מטענים. המגירות וגוף הארונית מחוברים לנקודת הארקה דרך כבל הארקה ייעודי, ובכך כל הממשק עם הרכיב נמצא בפוטנציאל אפס — עיקרון יסוד של אזור מוגן מ-ESD (EPA, ESD Protected Area).

מדוע ארוניות אחסון ESD עם מגירות הן חלק מתשתית EPA

מחקרים של ESD Association (ESDA) מצביעים על כך שנזקי ESD אחראים לכ-25%–35% מכלל כשלי הרכיבים האלקטרוניים בתעשייה. פריקה אלקטרוסטטית יכולה להגיע מגוף האדם (Human Body Model, HBM), ממכונות (Machine Model, MM) ואף מהרכיב עצמו (Charged Device Model, CDM). גוף אדם ללא הגנה מסוגל לצבור מתח של 10,000 וולט ויותר בתנאי לחות נמוכה, בעוד שרכיבים רגישים עלולים להינזק ממתח של עשרות וולטים בלבד.

כאשר רכיבים מאוחסנים בארונית ESD עם מגירות מוארקות, כל הגעה לרכיב מתבצעת דרך ממשק מבוקר. העובד הניגש למגירה מגיע לפוטנציאל זהה לזה של הארונית — לכן אין הפרש פוטנציאל שיכול לגרום לפריקה. זהו אחד מעקרונות ה-EPA: כל משטח, כלי ואמצעי אחסון בתחום המוגן נמצאים בפוטנציאל אפס שווה.

מבחינה רגולטורית, תעשיות רבות מחויבות לתקנים מחמירים. תעשיית הרכב (IATF 16949), תעשיית הרפואה (ISO 13485) ותעשיית הביטחון (MIL-STD-1686) דורשות תיעוד מלא של תנאי האחסון לפריטים רגישים ל-ESD. ארונית ESD עם מגירות המלווה בתעודת בדיקה ותו-תאימות מהווה חלק מהעמידה בדרישות התקנים הללו. הזנחת שלב האחסון, גם אם יתר שלבי הייצור מוגנים כראוי, עלולה לפגוע בהסמכת המפעל.

מעבר להגנה מ-ESD, המגירות מספקות יתרון ארגוני מוחשי. בסביבות ייצור בקצב גבוה, זמן חיפוש אחר רכיב שאבד שווה עצירת פס-ייצור. ארונית מסודרת עם מגירות ממוספרות, מסומנות ומחולקות לפי ערך, גודל מארז (SOT, SOIC, DIP, BGA) או ספק, מקצרת את זמן הקטיף ומפחיתה שגיאות הרכבה. ציוד הארקות ורצועות אנטי-סטטיות משלים את הגנת ה-EPA שמתחילה כבר בשלב אחסון הרכיבים.

שימושים ויישומים של ארוניות אחסון ESD עם מגירות

ארוניות אחסון ESD עם מגירות משמשות מגוון תעשיות, כל אחת עם צרכים ייחודיים לאחסון רכיבים אלקטרוניים אנטי-סטטיים:

• ייצור אלקטרוניקה (EMS ו-OEM) — בקווי SMT ו-THT, ארוניות ESD עם מגירות ממוקמות סמוך לתחנות ההרכבה לאחסון ספולים, רכיבי SMD ו-ICs. המגירות מחולקות לפי פרויקט או לפי BOM, ומבטיחות שרכיבים אינם נחשפים לסביבת עבודה פתוחה מעבר לנדרש.
• מעבדות בדיקה ו-R&D — מהנדסים ומפתחים מאחסנים אבות-טיפוס ורכיבי פיתוח יקרים בארוניות ESD כדי למנוע נזק בין מחזורי ניסויים. המגירות מאפשרות הפרדה ברורה בין רכיבים פעילים, רכיבים שנכשלו ורכיבים הממתינים לבדיקה.
• שירות ותיקון — טכנאים הפועלים בסביבת תיקון ציוד אלקטרוני — מחשבים, ציוד תקשורת, לוחות בקרה תעשייתיים — מאחסנים חלקי חילוף רגישים בארוניות ESD, ומבטיחים שחלקים שנשלפו מציוד תקין אינם נפגמים לפני הרכבה מחדש.
• תעשיית הביטחון והתעשייה האווירית — מערכות אוויוניקה, ציוד תקשורת צבאי ורכיבי ניווט GPS מסווגים כ-ESDS ומחייבים שרשרת אחסון בתנאי EPA. ארוניות ESD נדרשות לפי MIL-HDBK-263 ותקנות DO-160.
• תעשיית הרכב והרכב החשמלי — מודולי בקרה אלקטרוניים (ECU), יחידות כוח (IGBT, MOSFET) וחיישנים נחשבים רכיבים רגישים ל-ESD. ארוניות עם מגירות ממוקמות ליד תחנות בדיקה ובמחסני חלפים כדי לשמור על שלמות הרכיבים עד ההרכבה.
• תעשיית המוליכים למחצה — ב-Fab ובשלבי Packaging ו-Testing, ארוניות ESD עם מגירות משמשות לאחסון פרוסות (ווייפרים), Dies ומארזים לפני ולאחר תהליכי עיבוד. ברמת רגישות Class 0 ESD, נדרשות ארוניות עם ערכי התנגדות שטחית בקצה התחתון של הטווח המפזר.
• תעשיית הרפואה והציוד הרפואי — מכשירי ניטור, ציוד דיאגנוסטי ולוחות בקרה של מכשירי דימות כוללים רכיבים רגישים ל-ESD. אחסון בארוניות ESD מפחית סיכון לכשל בשדה ותורם לעמידה בדרישות התקן ISO 13485.

קריטריונים לבחירת ארונית ESD עם מגירות

לא כל ארוניות ESD עם מגירות זהות. יש לשקול מספר גורמים טכניים ותפעוליים לפני הרכישה:

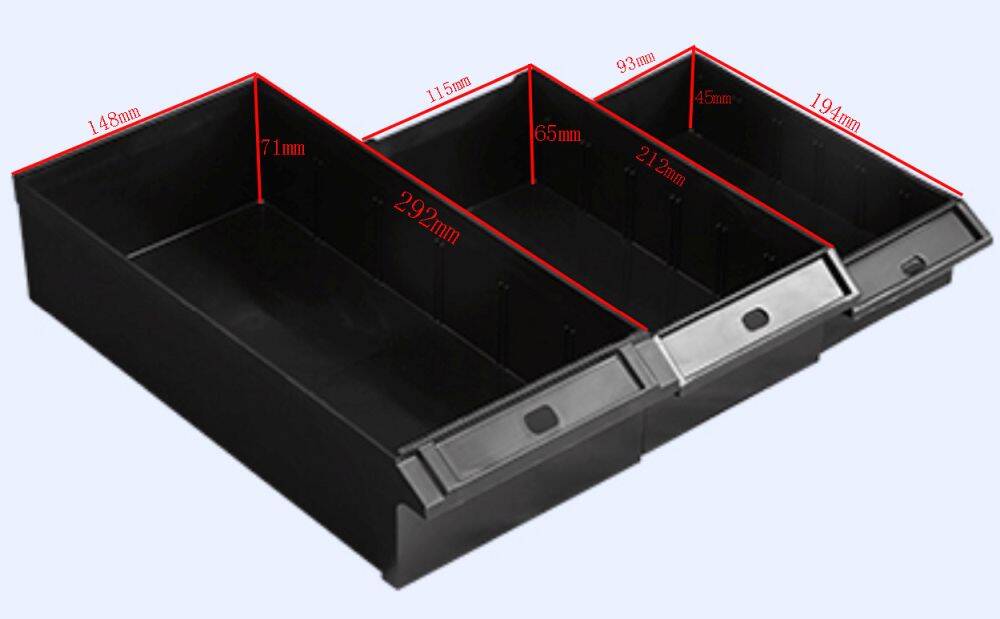

• מספר המגירות וגודלן — ארוניות שולחניות מציעות בדרך כלל 6–16 מגירות קטנות המתאימות לאחסון רכיבי SMD ו-DIP. ארוניות גבוהות עם 20–60 מגירות עמוקות מיועדות לאחסון כמויות גדולות וקופסאות חלפים. יש להגדיר מראש את נפח האחסון הנדרש.
• רמת ההגנה האלקטרוסטטית — יש לוודא שהארונית עומדת בדרישות התקנים IEC 61340-5-1 ו/או ANSI/ESD S20.20. פני המגירה וגוף הארונית צריכים להיות בטווח של 10⁶–10⁹ אוהם. ערך נמוך מ-10⁵ אוהם נחשב מוליך ועלול לגרום לפריקה מהירה מדי; ערך גבוה מ-10¹¹ אוהם אינו מספק הגנה מפזרת.
• אמינות חיבור ההארקה — יש לוודא שהארונית מגיעה עם כבל הארקה מובנה ונקודת חיבור Ground Stud ברורה. חלק מהדגמים מציעים גם מחוון לאימות הארקה (Continuity Indicator). חיבור הארקה אמין הוא ההבדל בין ארונית מגנה לאחת שנותנת תחושת ביטחון שגויה.
• חומר הגוף והציפוי — ארוניות פלדה כבדות יותר ועמידות לשימוש אינטנסיבי ולסביבות עם תנודות טמפרטורה. ארוניות אלומיניום קלות יותר ומתאימות לסביבות נייחות. יש לוודא שהציפוי אינו מתקלף עם הזמן.
• אפשרויות ארגון פנימי — מחיצות ניידות, מגשים משתלבים, תוויות הניתנות לכתיבה וסגירת המגירות משפיעים על נוחות השימוש היום-יום. ארוניות איכותיות מאפשרות התאמת הפנים של כל מגירה בנפרד.
• תאימות לתקן הנדרש — אם סביבת הייצור מחויבת לתקן ספציפי (MIL-STD, IATF, ISO), יש לוודא שהיצרן מספק תעודת בדיקה הכוללת ערכי מדידה בפועל ולא רק טווחים תיאורטיים.

יתרונות מרכזיים של ארוניות אחסון ESD עם מגירות

השקעה בארונית ESD איכותית עם מגירות מניבה יתרונות מדידים בטווח הקצר והארוך:

• מניעת נזק סמוי — רכיב שנחשף לפריקה חלקית ממשיך לפעול, אך כושל בשדה לאחר שבועות או חודשים. ארונית ESD מבטלת מנגנון נזק זה כבר בשלב האחסון, לפני שהרכיב מגיע לקו ההרכבה.
• עמידה בתקנים בינלאומיים — ארוניות ESD הן חלק מהתשתית הנדרשת להסמכת EPA לפי IEC 61340-5-1 ו-ANSI/ESD S20.20, ותורמות ישירות לעמידת הארגון בביקורות איכות ורגולציה.
• ארגון ויעילות תפעולית — המגירות מאפשרות סיווג לפי ערך, מארז, ספק או מספר פריט. חיסכון של אפילו מספר דקות ביום לכל עובד מצטבר לשעות בשבוע ומפחית שגיאות הרכבה.
• הגנה פיזית נוספת — גוף המתכת מגן על הרכיבים מפני אבק, לחות ונזקים מכניים. בסביבות תעשייתיות, שכבת הגנה כפולה זו — ESD ומכנית — שומרת על ערך הרכיבים לאורך זמן.
• מניעת ערבוב ואובדן רכיבים — מחיצות ייעודיות ותוויות ברורות מונעות ערבוב בין רכיבים דומים אך שונים (קבלים בערכים שונים, ICs מסדרות שונות), ומפחיתות שגיאות יקרות בהרכבה.
• תיעוד ועמידה ברגולציה — ארוניות ESD מתועדות הכוללות תעודות בדיקה מסייעות לארגונים לעמוד בדרישות ביקורת תקנים כגון ISO 13485, IATF 16949 ו-MIL-STD-1686.
• הפחתת עלות מחזור חיים — מניעת נזקי ESD בשלב האחסון מפחיתה את שיעור אובדן התפוקה, מקצרת זמני תיקון ומפחיתה עלויות ריקול, ובכך משפרת את הרווחיות הכוללת.

כיצד לבחור ארונית ESD עם מגירות לפי סביבת העבודה

מספר שאלות מנחות יסייעו לצמצם את הבחירה לדגם המתאים:

• מהי רמת הרגישות של הרכיבים? — רכיבי Class 0 (רגישים בטווח 0–250 וולט) דורשים ארוניות עם ערכי התנגדות שטחית בקצה התחתון של הטווח המפזר, חיבור הארקה מאומת ולעיתים גם שקע השוואת פוטנציאל. רכיבי Class 1 ו-Class 2 מאפשרים גמישות מסוימת בבחירת הדגם.
• מהו נפח הרכיבים המאוחסנים? — ארונית שולחנית עם 16 מגירות קטנות מתאימה למעבדת פיתוח; קו ייצור SMT בנפח גבוה מצריך ארוניות עומדות עם 40–60 מגירות עמוקות ויכולת הרחבה מודולרית.
• האם נדרשת ניידות? — ארוניות מתכת כבדות מיועדות לשימוש נייח. לסביבות שבהן הארונית נעה בין תחנות עבודה, יש לשקול ארוניות אלומיניום קלות יותר עם גלגלים ESD.
• מהו תקן הציות הנדרש? — יש להתאים את ארונית ה-ESD לדרישת התקן הרלוונטית: MIL-HDBK-263 לתעשיית הביטחון, ISO 13485 לתעשיית הרפואה, IATF 16949 לתעשיית הרכב.
• מהי רמת הסביבה הסביבתית? — בסביבות עם לחות גבוהה (מעל 60%), גוף פלדה עם ציפוי אנטי-קורוזיה עדיף על ציפוי בסיסי. בסביבות נקיות (ISO Class 5–7), יש לבדוק שהציפוי אינו פולט חלקיקים.

שאלות נפוצות על ארוניות אחסון ESD עם מגירות

מהו ההבדל בין ארונית ESD מפזרת (Dissipative) לארונית מוליכה (Conductive), ואיזו מהן מתאימה לרכיבי Class 0?

ארונית מוליכה (10³–10⁵ אוהם) מפזרת מטען במהירות גבוהה מאוד — מהירות שעצמה עלולה לגרום לנזק ב-CDM לרכיבי Class 0. ארונית מפזרת (10⁶–10⁹ אוהם) מפזרת את המטען בקצב מבוקר יותר, המפחית את שיא הזרם שהרכיב חווה. לרכיבי Class 0, מומלץ להשתמש בארוניות מפזרות ולוודא שהציפוי נמצא בחלק התחתון של הטווח (סביב 10⁶ אוהם), בשילוב עם שקע השוואת פוטנציאל מאומת.

כיצד ניתן לאמת בשטח שארונית ESD עדיין מגנה — ולאחר כמה זמן שימוש יש לבצע בדיקה חוזרת?

אימות בשטח מתבצע באמצעות מד-התנגדות שטחית (Surface Resistance Meter) לפי תקן ANSI/ESD STM11.11. הבדיקה כוללת מדידת ההתנגדות על פני המגירות ועל גוף הארונית בשני נקודות מגע במרחק 250 מ"מ. בנוסף, יש לוודא את רצף ההארקה (Ground Continuity) בין גוף הארונית לנקודת ה-Ground Stud. בסביבות ייצור רציניות, מומלץ לבצע בדיקה כזו אחת לשנה, ולאחר כל שינוי פיזי בארונית (הזזה, תיקון, צביעה חוזרת של ציפוי).

מתי ציפוי ה-ESD של ארונית מתחיל להידרדר, ואילו סימנים מעידים שהגנת ESD נפגעה?

ציפויים על בסיס פחמן עלולים להידרדר עם חשיפה ממושכת לחומרי ניקוי המכילים אלכוהול איזופרופילי בריכוז גבוה מ-70%, לתמיסות כלוריד או לחיטוי עם תרכובות מחמצנות חזקות. סימנים מעידים כוללים: עלייה בערך ההתנגדות השטחית מעל 10⁹ אוהם, התקלפות ויזואלית של הציפוי, ואובדן הרצף החשמלי בין המגירה לגוף הארונית. כאשר מופיע אחד מהסימנים הללו, יש להחליף את הארונית או לשלוח לציפוי מחדש — שימוש בארונית פגומה נותן תחושת ביטחון שגויה בלבד.

האם ניתן לשלב ארונית ESD עם מגירות יחד עם שק יבש (Dry Cabinet) לאחסון רכיבים הרגישים גם ל-ESD וגם ללחות?

רכיבי עיבוד שטח (SMD) רבים הם גם רגישים ל-ESD וגם ל-MSL (Moisture Sensitivity Level). עקרונית, שילוב שני הפתרונות אפשרי: ארוניות ESD עם מגירות מתאימות לאחסון רכיבים אחרי פתיחת האריזה, כאשר זמן האחסון קצר יחסית (ימים עד שבועות). לרכיבים ב-MSL 2a ומעלה שנדרשים לאחסון ארוך טווח, מומלץ להשתמש בדסיקטור (תא יבש) עם ציפוי ESD — פתרון המשלב שליטה בלחות יחד עם הגנה אלקטרוסטטית.

כיצד מתמודדים עם ארקת ארוניות ESD בסביבה שבה תשתית ההארקה הקיימת לא בודקה לאחרונה?

ארונית ESD שמחוברת לנקודת הארקה שאיכותה לא אומתה עלולה לא לספק הגנה אמיתית. הפרקטיקה המומלצת היא: ראשית, לבצע בדיקת הארקה בנקודת ה-Ground Stud לה מחוברת הארונית, ולוודא שהתנגדות ממנה לארק המוגן נמוכה מ-1 אוהם. בסביבות שבהן בדיקת תשתית ההארקה מורכבת, ניתן להשתמש ב-Common Ground Point (CGP) ייעודי ולחבר אליו את הארונית, עמדת העבודה ורצועת פרק היד האנטי-סטטית במקביל.
