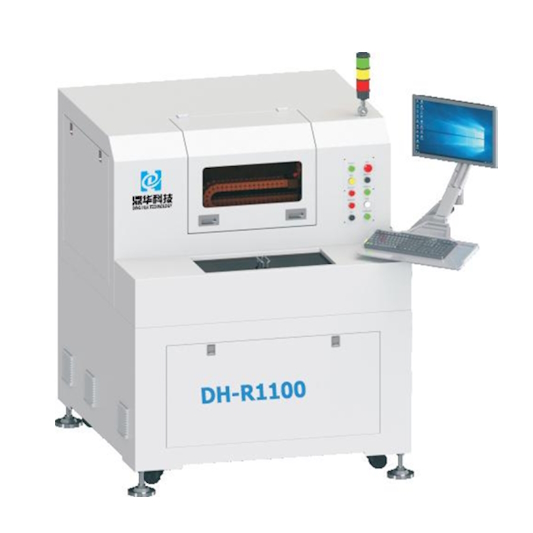

מכונה אוטומטית DH-R1100 Reballing
מכונה אוטומטית Reballing בלייזר מדויקת לביצוע הלחמות כדורי בדיל (Solder Balls) בשיטה מתקדמת, ללא מגע פיזי, ומתאימה לעבודה בחללים זעירים ותלת־ממדיים.
בתהליך העבודה, כדור בדיל בודד עובר דרך התקן הפרדה מדויק, נכנס לתעלת ההכוונה ועוצר בתחתית הנחיר. לייזר מותך את הכדור בתוך הנחיר, והכדור המותך ניתז באמצעות לחץ חנקן אל גוף ההלחמה. הכדור נמס ויוצר חיבור אחיד ועמיד בין החלקים.
יתרונות מרכזיים:
- שיטת עבודה: Reballing בלייזר בהתכה מהירה, ללא מגע, המבטלת השפעות של חיכוך וחשמל סטטי.
- דיוק מיקרו: יכולת עבודה על פדים בקוטר מינימלי של 0.2 מ"מ ורווח מינימלי של 0.25 מ"מ.
- מהירות גבוהה: עד 3 כדורי בדיל בשנייה, עם תשואה של מעל 99.7%.
- מערכת הנעה: מנועי סרוו מיובאים ורכיבים בעלי דיוק גבוה, עם רמת דיוק של 0.02 מ"מ.
- מבנה מכני: פלטפורמת גשר משיש יצוק (Marble Gantry) ליציבות מכנית לאורך זמן ולמניעת עיוותים.
- טכנולוגיית לייזר מתקדמת: ראש הלייזר מספק נקודת מיקוד משתנה בין 105 ל-600 מיקרון, עם פיזור אנרגיה אחיד ("Flat-Top") לשיפור זרימת הבדיל והתוצאה הסופית של חיבורי ההלחמה.
- איכות הלחמה משופרת: בזכות פיזור האנרגיה האחיד, הבדיל מותך בצורה אידיאלית והלחמות מלאות יותר מתקבלות לעומת טכנולוגיות לייזר סיביות (Fiber Laser) רגילות.
המערכת כוללת מנגנוני תנועה, מדידה, יחידת Reballing, פלטפורמת מכונה סטנדרטית, מערכות טעינה ופריקה, ומסלולים ייעודיים לעמדות עבודה שונות.
