פעולת ההלחמה הקטנה שמתבצעת על שולחן העבודה יכולה להשפיע על מערכת אלקטרונית גדולה. תחנות הלחמה משמשות לחיבור רכיבים, לביצוע תיקונים ולתחזוקה של מכלולים אלקטרוניים. ככל שהרכיבים קטנים ורגישים יותר, כך נדרשת שליטה הדוקה יותר בתהליך.
תפקידיה של עבודת הלחמה בתעשייה
מלאכת ההלחמה היא אחד התהליכים הבסיסיים שמאפשרים להפוך אוסף של רכיבים אלקטרוניים למעגל פעיל. באמצעותה נוצרים חיבורים חשמליים ומכניים בין רכיבים, מוליכים ונקודות מגע על גבי כרטיסים ומכלולים. תחנת הלחמה יכולה להיכנס לתמונה בשלבים שונים בחיי המוצר: במהלך הרכבה, בעבודות פיתוח אב-טיפוס, בבדיקות הנדסיות, בתיקון של כרטיסים ובתחזוקה של ציוד שכבר נמצא בשימוש.
עמדת ההלחמה יכולה לשמש טכנאי שמחליף רכיב SMD קטן בכרטיס תקול, איש פיתוח שמבצע שינוי במעגל של אב-טיפוס או עובד בקו ייצור שמבצע פעולה חוזרת על סדרה של מכלולים. היא רלוונטית גם למערכות בקרה, ציוד תקשורת, מכשור תעשייתי, מוצרי צריכה ומגוון רחב של מכשירים שבתוכם נמצאים כרטיסים אלקטרוניים.
באופן טבעי, אין תנאי עבודה אחד שמתאים לכל הלחמה. חשוב לא רק להגיע לטמפרטורה מסוימת אלא גם לשמור עליה, לבחור קצה מתאים ולסיים את הפעולה בזמן סביר. כאשר מדובר ברכיבים רגישים, מתווסף לכך גם הצורך להתמודד עם ESD – פריקה אלקטרוסטטית שעלולה לפגוע ברכיב גם כאשר האדם שמבצע את העבודה כלל אינו מרגיש שהתרחשה פריקה.

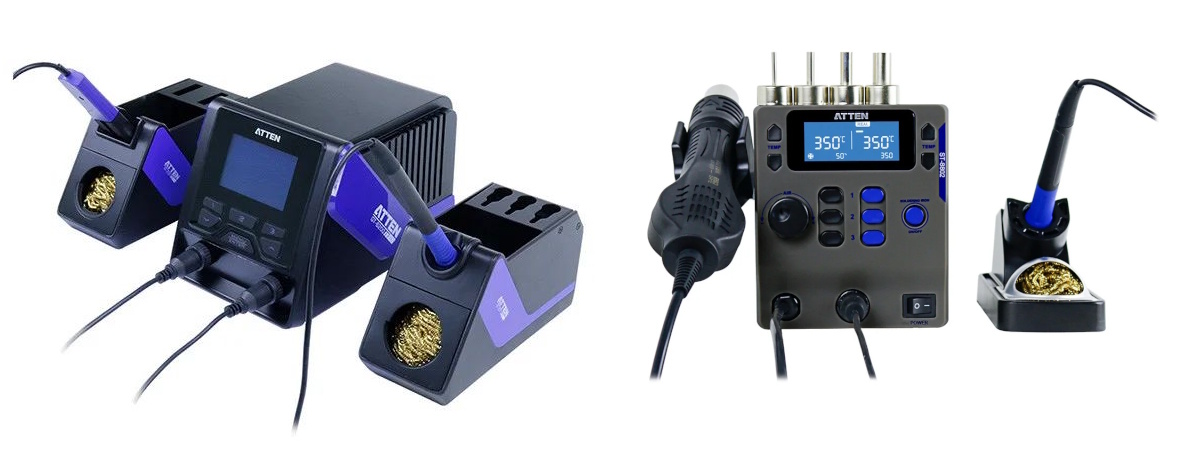

תחנות ההלחמה של ATTEN – פתרונות מגוונים לצרכים שונים
ATTEN עוסקת בתחום ציוד האלקטרוניקה וההלחמה. בין המוצרים שלה ניתן למצוא מערכות בעלות מאפיינים שונים, החל מתחנות פשוטות יחסית ועד דגמים עם בקרה דיגיטלית, שמירת הגדרות ופונקציות שנועדו להתאים לעבודה מקצועית מתמשכת. הספק, טווח טמפרטורה, צורת הבקרה, הגנה מפני ESD, אפשרויות תכנות והתאמה לקצוות שונים יכולים לשנות את חוויית העבודה ואת מידת ההתאמה למשימה.
- ATTEN SA-50 – תחנה דיגיטלית המיועדת למגוון שימושים ומתמקדת בדיוק ובשמירה על טמפרטורה קבועה. הדגם מיועד, בין היתר, לשימוש בקווי ייצור, במעבדות, בתחזוקה, במוסדות לימוד וגם לעבודות תחביב.
- ATTEN AT938D – תחנה דיגיטלית בהספק של 60W ובטווח טמפרטורות של 150 עד 450 מעלות צלזיוס. היא כוללת מד טמפרטורה רגיש, חיווי למצב החימום, תצוגה לבקרה ותפריט המיועד לתפעול פשוט.
- ATTEN ST60 / ST80 / ST100 – משפחה של תחנות דיגיטליות המוצעת בשלוש רמות הספק: 60W, 80W ו-100W. הצג מציג את הטמפרטורה הנוכחית, ושלושה כפתורים מאפשרים לתכנת ערכי טמפרטורה. התחנות כוללות שקע התנגדות שנועד לספק הגנה מפני טעינה אלקטרוסטטית בזמן העבודה, והן בנויות ברמת הגנה Class II.
- ATTEN 969A – דגם אנלוגי בהספק של 60W ובטווח טמפרטורות של 150 עד 450 מעלות צלזיוס. התחנה מתאימה לעבודה עם רכיבי SMD, כוללת גוף חימום מנירוסטה וראש הלחמה רגיש לטמפרטורה. היא פועלת במתח יציאה נמוך של 27V וכוללת הארקה יציבה להגנה על רכיבים רגישים ולבטיחות העובד.
- ATTEN GT-6200 – תחנת הלחמה דו-ערוצית שמאפשרת להפעיל את שני ערוצי הפלט בו-זמנית, תכונה שיכולה להתאים במיוחד לעמדות שבהן נדרשת עבודה במקביל עם סוגים שונים של כלי הלחמה. ההספק המרבי הנתמך בערוץ יחיד מגיע עד 150W, בעוד ההספק המרבי של המערכת כולה מגיע עד 200W. התחנה מזהה באופן אוטומטי את כלי ההלחמה ומעלה את הפרמטרים המתאימים לו.

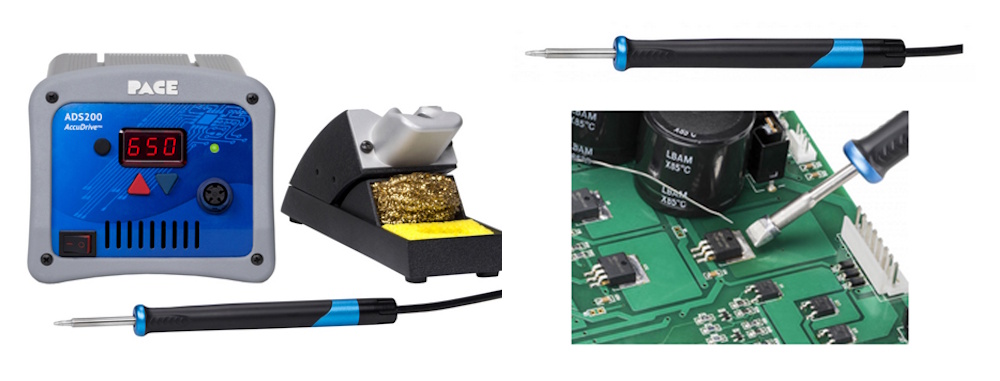

AccuDrive – תחנה לעבודה מקצועית
PACE היא חברה נוספת המציעה פתרונות לעבודת אלקטרוניקה מקצועית באלקטרוניקה, ובין תחנות ההלחמה שלה נמצאת ADS200 AccuDrive. התחנה מיועדת לעבודות הלחמה מגוונות ומוגדרת כתחנת Production Soldering, כלומר מערכת שנועדה גם לסביבת עבודה שבה ההלחמה היא חלק מתהליך מקצועי שוטף. היא מגיעה עם מלחם TD-200 המבוסס על מחסנית Tip-Heater.
ל-ADS200 מוצעות סדרות שונות של ראשים, ובהן Standard Blue Series Tips ו-Ultra-Performance Blue Series Tips, כאשר ניתן לבחור את המידות הרצויות. האפשרות לבחור קצה בהתאם למשימה חשובה משום שהקצה הוא נקודת המפגש המעשית בין התחנה לבין החיבור שעליו עובדים. קצה שאינו מתאים יכול להעביר מעט מדי חום, להיות מסורבל ביחס לנקודה או לגרום לעובד להאריך את זמן המגע. התאמה טובה מאפשרת לנצל בצורה יעילה יותר את יכולת התחנה.
איך בוחרים תחנת הלחמה שתתאים למשימה?
לפני שמשווים בין דגמים, כדאי להגדיר את העבודה שהתחנה אמורה לבצע. במקום להתחיל מהשאלה איזו תחנה מציעה את המספר הגבוה ביותר במפרט, עדיף לבחון בין היתר כמה נקודות מעשיות:
- בדקו אילו רכיבים עומדים להלחים. עבודה עם רכיבי SMD קטנים דורשת דיוק ושליטה טובה באזור החיבור, בעוד חיבורים גדולים יותר עשויים להציב דרישות תרמיות אחרות. אם העמדה מטפלת בשני הסוגים, חשוב לבחור מערכת גמישה מספיק כדי להתמודד עם המעבר ביניהם.
- התייחסו להספק בהקשר הנכון. הספק גבוה יותר אינו אומר בהכרח שהרכיב יקבל טמפרטורה גבוהה יותר. הוא יכול להשפיע על יכולת התחנה לספק אנרגיה ולהתמודד עם עומס תרמי. לכן כדאי להתאים את ההספק לסוג החיבורים ולא לבחור אוטומטית בערך הגבוה או הנמוך ביותר.
- בדקו את מבחר ראשי ההלחמה המתאימים לתחנה. ראש קטן במיוחד אינו תמיד הפתרון הטוב ביותר לרכיב קטן, משום שגם שטח המגע משפיע על העברת החום. כדאי לוודא שקיימים קצוות בצורות ובמידות המתאימות למגוון המשימות הצפוי.
- בסביבה רגישה, תנו משקל משמעותי ל-ESD. כאשר עובדים עם רכיבים רגישים לפריקה אלקטרוסטטית, התחנה צריכה להשתלב בעמדת ESD מסודרת. חשוב לזכור שגם תחנה מתאימה אינה מחליפה משטח עבודה, הארקה, כלים והרגלי עבודה מתאימים.
- חשבו על אופי השימוש לאורך יום העבודה. תחנה שנמצאת בשימוש רציף בקו ייצור מתמודדת עם דרישות שונות מתחנה שמופעלת כמה פעמים ביום לצורכי תיקון. בעבודה חוזרת, למשל, שמירת ערכי טמפרטורה, נעילת הגדרות ותפעול פשוט יכולים לצמצם שינויים בין עובד לעובד ובין פעולה לפעולה.
- בדקו עד כמה קל לבדוק ולתחזק את המערכת. קצוות הם רכיבים שנמצאים במגע מתמשך עם חום וחומרי הלחמה, ולכן זמינות של קצוות מתאימים ואפשרות לנקות ולבדוק אותם הן חלק מהשיקולים המעשיים. גם בודק טמפרטורה יכול להיות שימושי כאשר רוצים לוודא שהמצב בפועל מתאים לתנאים שהוגדרו.
- התאימו את רמת הבקרה למשתמשים. בעמדת פיתוח שבה מהנדס משנה לעיתים קרובות את תנאי העבודה, גמישות יכולה להיות יתרון. בקו ייצור שבו אותה פעולה חוזרת מאות פעמים, דווקא האפשרות לשמור או לנעול הגדרות יכולה להיות חשובה יותר.
שאלות ותשובות
הלחמה קרה נוצרת כאשר החיבור לא הגיע לתנאים התרמיים המתאימים או כאשר הוא זז בזמן שהבדיל התמצק. התוצאה עלולה להיות חיבור חשמלי לא יציב, שגם אם הוא פועל בהתחלה, הוא עשוי לגרום לתקלות בהמשך.
הדבר תלוי באופי התחנה ובתדירות השימוש בה, אך אין יתרון בהשארת הקצה בטמפרטורת עבודה גבוהה במשך שעות ללא צורך. ככלל, חשיפה ממושכת לחום יכולה להאיץ את החמצון ושחיקת הקצה ולצרוך אנרגיה ללא הצדקה. בתחנות הכוללות מצבי שינה או הורדת טמפרטורה אוטומטית ניתן לצמצם חלק מההשפעות האלה.
הערך המוגדר בתחנה והטמפרטורה הנמדדת בקצה אינם בהכרח זהים בכל מצב. בלאי, סוג הקצה, כיול ומאפייני המערכת יכולים להשפיע על התוצאה בפועל. בסביבות שבהן נדרשת עקביות גבוהה, בדיקה באמצעות ציוד מתאים יכולה לסייע בזיהוי סטיות.
אין תדירות אחת שמתאימה לכל עמדה, והיא תלויה בהוראות היצרן, בהיקף השימוש ובדרישות בקרת האיכות במקום העבודה. בסביבה מקצועית כדאי לקבוע נוהל בדיקה וכיול ולא להמתין עד שמופיעה בעיית הלחמה. אם התחנה עברה תיקון, החלפת רכיבים משמעותית או מציגה התנהגות חריגה, יש לשקול עריכת בדיקה נוספת.
סגסוגות נטולות עופרת נפוצות מאוד בתעשייה המודרנית, ובדרך כלל מאפייני ההתכה והעבודה שלהן שונים מסגסוגות מסורתיות המכילות עופרת. הדבר משפיע על בחירת הטמפרטורה, הקצה והתהליך. חשוב לעבוד על פי החומרים והדרישות של המוצר ולא להניח שהגדרה ששימשה לסגסוגת אחת מתאימה אוטומטית לאחרת.
רצוי לשמור אותם במקום נקי ויבש שמגן עליהם מפני לכלוך, לחות ופגיעה מכנית. ערבוב של קצוות רבים במגירה עלול להקשות על זיהוי הדגם המתאים ואף לפגוע במשטחים שלהם. בעמדה שבה משתמשים במגוון ראשים, אחסון מסודר גם מקצר את זמן ההחלפה.
